Описание

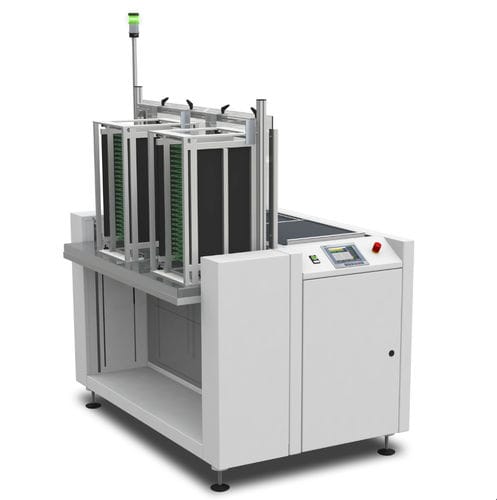

Станция загрузки линии AES 06 используется для автоматической подачи печатных плат в линию SMT-производства или в отдельные технологические машины, например, трафаретные принтеры, системы подбора и размещения, печи повторной прокалки или испытательные системы.
Установка состоит из двух конвейеров для загрузки/выгрузки магазинов, подъемной оси с платформой магазина, передаточного конвейера к следующему устройству и толкателя с электроприводом.
Конвейеры для буферизации журналов расположены параллельно друг другу и друг над другом.
Журналы перемещаются по загрузочному конвейеру и зажимаются на месте. Затем толкатель выдвигает печатные платы из магазина на конвейер. Затем пустой магазин
транспортируется на верхний (разгрузочный) конвейер и хранится до ручного извлечения.
Особенности
_ Автоматическая смена магазина с зажимами сверху и снизу
_ Загрузочные/разгрузочные конвейеры расположены параллельно друг другу и друг над другом
_ Минимальная занимаемая площадь благодаря оптимальному расположению транспортировочных конвейеров
_ Ручной ввод печатных плат на транспортный конвейер
---
