Описание

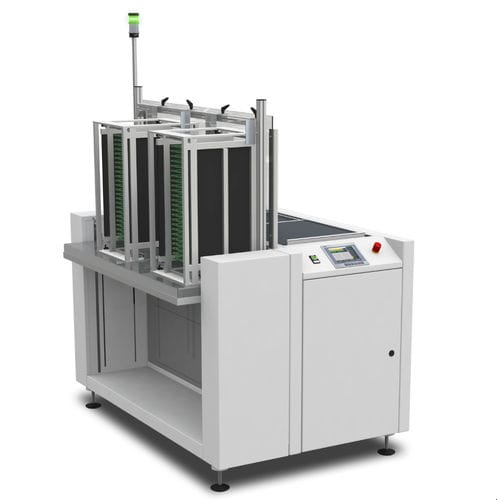

Станция загрузки линии AES 05 используется для автоматической подачи печатных плат в линию SMT-производства или в отдельные технологические машины, например, трафаретные принтеры, системы подбора и размещения, печи повторной прокалки или испытательные системы.
Установка состоит из загрузочного и разгрузочного конвейера для журналов, подъемной оси с платформой для журналов, передаточного конвейера для следующего блока и толкателя с электроприводом.
Конвейеры для журналов расположены рядом друг с другом на одном уровне.
Журналы загружаются на загрузочный конвейер и перемещаются в позицию на платформе магазина. Из этого положения извлекаются печатные платы. Затем пустой магазин
транспортируется обратно на параллельный конвейер и хранится до ручного извлечения.
Особенности
_ Автоматическая смена магазинов с зажимами сверху и снизу
_ Загрузочный и разгрузочный конвейеры расположены рядом друг с другом на одном уровне.
_ Ручная вставка печатных плат на уничтожителе плат
_ Передаточная высота для магазинов одинакова на обоих конвейерах
_ Двойная направляющая оси подъема
Опции
_ Транспортная высота 950 мм ± 50 мм
_ Адаптация журналов
_ Электрическая регулировка ширины
_ Автоматическая регулировка ширины
_ Множественный выход
_ Механизм повторной подачи
_ Универсальный зажим магазина
_ Устройство автоматического открывания магазина
_ Устройство управления шагом магазина
---
