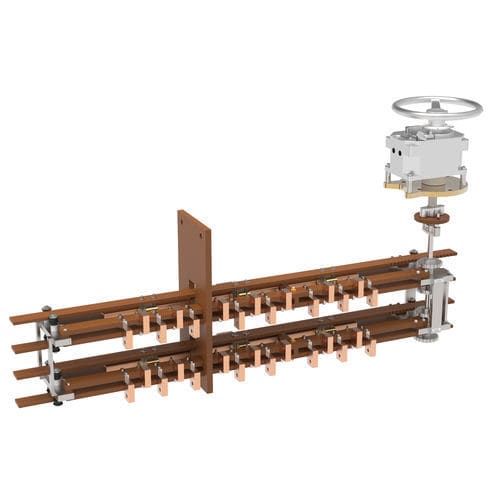

Трехфазовый переключатель отводов без нагрузки HI-02

для масляных трансформаторовпромышленный13 положений

Устройство переключения вне нагрузки HI для трансформаторов, погруженных в масло Общий выход на фазу 5 положений 2 ступени Фиксированные контакты флажкового типа Максимум 1250 A 20 кВ Настройка 2,5% на позицию Устройство управления с алюминиевым колесом Доступные варианты : - Классы напряжения : 20 кВ / 30 кВ / 45 кВ / 60 кВ - Ток : Макс 1250 A на ступень - 3750 A с несколькими ступенями - Неподвижные контакты флажкового типа - Серебряное покрытие на неподвижных / подвижных / общих контактах, по запросу - Схемы: мостовая, последовательно-параллельная, звезда-треугольник, общий выход на фазу, звезда с нейтралью, несколько ступеней.. - Количество позиций: от 2 до 7 позиций - свыше 7 позиций по специальному запросу - Нестандартная длина валов - Устройство управления на крышке или на стене трансформатора - Колесо на уровне человеческого роста - Механический замок с микровыключателем NO/NC - Микровыключатели сигнализации положения Имеются дистанционные устройства управления на высоте человеческого роста, для пересечения валов сверху или снизу бака, или на крышке трансформатора Крепление на баке, или крышке, или активной части трансформатора: - путем крепления болтами основного кронштейна на баке, крышке или активной части трансформатора - фланец устройства управления крепится болтами к баку или крышке трансформатора Длина вала должна быть указана при заказе (конструкции могут отличаться в зависимости от требуемых расстояний) Возможна поставка спаренных устройств на несколько ступеней (одинаковых или разных) Номинальные значения тока : - 1000 A с флажковыми контактами - 1250 A с флажковыми контактами - возможно параллельное соединение идентичных плат для более высоких токов
