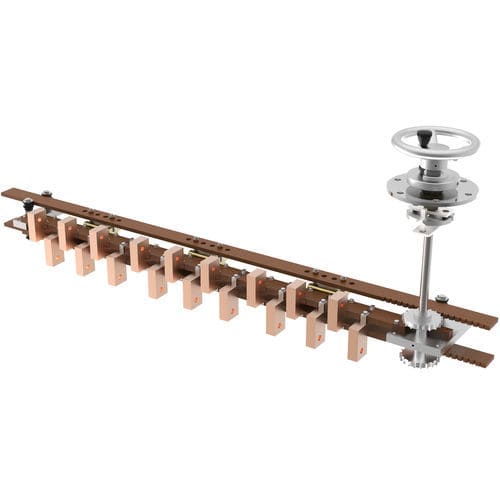

Устройство РПН HI для трансформаторов, погруженных в масло
Мост 5 положений
Фиксированные контакты флажкового типа Максимум 1250 A
20 кВ Настройка 2,5% на позицию
Устройство управления с алюминиевым колесом
Доступные варианты :
- Классы напряжения : 20 кВ / 30 кВ / 45 кВ / 60 кВ
- Ток : Макс 1250 A на ступень - 3750 A с несколькими ступенями
- Неподвижные контакты флажкового типа
- Серебряное покрытие на неподвижных / подвижных / общих контактах, по запросу
- Схемы: мостовая, последовательно-параллельная, звезда-треугольник, общий выход на фазу, звезда с нейтралью, несколько ступеней..
- Количество позиций: от 2 до 7 позиций - свыше 7 позиций по специальному запросу
- Нестандартная длина вала
- Устройство управления на крышке или на стене трансформатора
- Колесо на уровне человеческого роста
- Механический замок с микровыключателем NO/NC
- Микровыключатели сигнализации положения
Прямой привод через муфту, от боковой стенки бака или крышки трансформатора
Возможны дистанционные управления на высоте человеческого роста, для пересечения вала сверху или снизу бака, или на крышке трансформатора
Крепление на баке, или крышке, или активной части трансформатора:
- путем крепления болтами основного кронштейна на баке, крышке или активной части трансформатора
- фланец устройства управления крепится болтами к баку или крышке трансформатора
Длина вала должна быть указана при заказе (конструкции могут отличаться в зависимости от требуемых расстояний)
Возможна поставка спаренных устройств на несколько ступеней (одинаковых или разных)
Номинальные значения тока :
- 1000 A с флажковыми контактами
- 1250 A с флажковыми контактами
- возможно параллельное сдвоение одинаковых плат для более высоких токов
---
