Модуль расширения для реле xP4

входа/выхода8 релейных выходовс цифровыми входами

Описание

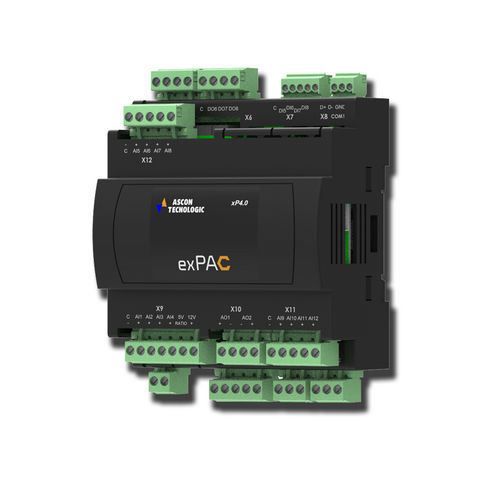

Модуль удаленного расширения xP4 для семейства sigmaPAC. Позволяет расширить ресурсы I/O контроллеров nP4 и AC3nP, добавляя настраиваемые аналоговые и цифровые входы, релейные и аналоговые выходы, а также изолированную связь RS-485 и Ethernet.

Входы

• Аналоговые входы высокого уровня (настраиваемые): 0…5 V, 0…10 V, 0/4…20 мА (0/4 канала)
• Аналоговые входы для температуры: PT1000, NTC 103-AT2 (0/8 каналов)
• Цифровые входы: 4/8 — бесконтактные (без потенциала) или 12…48 Vac/Vdc

Выходы

• Аналоговые выходы: 0/2 — 0…10 V
• Релейные выходы: 6 × 2 A SPST-NO и 2 × 8 A SPDT (всего 8 релейных выходов, в зависимости от конфигурации)

Технические характеристики

• Модель: xP4 (модуль расширения)
• Назначение: модуль расширения для контроллеров sigmaPAC (совместим с nP4, AC3nP)
• Форм-фактор: 6 DIN — 105 x 110 мм
• Питание: 24 Vdc
• Количество выходов: 8 (реле или напряжение)
• Цифровые входы: до 8
• Аналоговые входы: до 8 универсальных (включая высокоуровневые и температурные)
• Аналоговые выходы: 2 канала (0…10 V)
• Коммуникация: изолированный RS-485; доступен Ethernet

Применение
Расширение I/O в промышленной автоматизации и управлении процессами: распределённые I/O для управления машинами, сбора сигналов и температуры, управления исполнительными механизмами и модернизации существующих систем sigmaPAC.

Программирование и сертификация

• Поддерживаемые языки программирования: IL, ST, FBD, LD, SFC, CFC
• Сертификация: CE, UL
