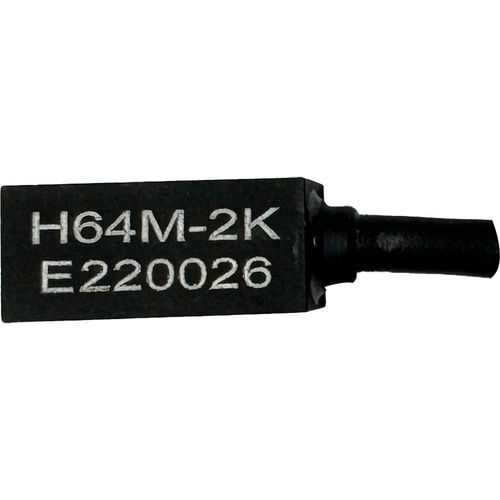

Одноосный акселерометр FUTURESES H64M

пьезорезистивныйMEMSминиатюрный

Обзор продукта
FUTURESES H64M — миниатюрный одноосный пьезорезистивный (MEMS) акселерометр с выходом напряжения, разработанный для краш‑тестов и измерений при высоких воздействиях, где требуется минимальная масса и широкая полоса частот. Доступны выбираемые рабочие диапазоны и высокая ударная прочность.

Ключевые характеристики

• Тип датчика: аналоговый одноосный акселерометр
• Технология: пьезорезистивная (MEMS, мост Уитстона)
• Выходной сигнал: напряжение
• Диапазоны измерения: ±50, ±100, ±200, ±500, ±2000, ±6000 g
• Частотная характеристика: DC до 7000 Hz
• Ударная прочность: до 10 000 g

Технология
Датчики H64M используют пьезорезистивные MEMS‑элементы, включённые в мост Уитстона. Такая конфигурация обеспечивает стабильный аналоговый выход напряжения в широком динамическом диапазоне и позволяет проводить точные измерения от DC до 7 kHz при высокой ударной устойчивости.

Корпус и опции
Доступны различные варианты конфигурации: длина интегрированного кабеля на выбор, выбираемые разъёмы и опция интеграции идентификационного чипа Dallas DS2401. Механические и электрические интерфейсы можно адаптировать под требования испытательного стенда.

Применения

• Краш‑тесты в автомобилестроении и приборы для измерения ударов
• Задачи измерения воздействий и высоких ускорений
• Испытательные стенды, требующие минимальной массы датчика для исключения влияния на динамику
• Измерения в соответствии со стандартом SAE J211 (приборы для измерения ударов)

Эксплуатационные условия

• Диапазон рабочих температур: -40°C до +120°C

Технические характеристики

• Тип датчика: акселерометр (аналоговый)
• Технология датчика: пьезорезистивная (MEMS, мост Уитстона)
• Число чувствительных направлений: одноосный
• Выходной сигнал: напряжение
• Диапазоны измерения: ±50 g, ±100 g, ±200 g, ±500 g, ±2000 g, ±6000 g
• Частотная характеристика: DC до 7000 Hz
• Ударная/шоковая прочность: до 10 000 g
• Температурный диапазон: -40°C до +120°C
• Корпус / опции: настраиваемая длина кабеля, выбираемые разъёмы, опциональный чип Dallas DS2401
• Стандарты: SAE J211 (измерения для испытаний на удар)
• Конструкция: миниатюрная, малый вес для минимизации массы в испытаниях
