Уплотнительное кольцо PSQ series
круглыйиз полиуретанапоршневый

Уплотнительное кольцо - PSQ series - ARTIC SEALS - круглый / из полиуретана / поршневый
Уплотнительное кольцо - PSQ series - ARTIC SEALS - круглый / из полиуретана / поршневый
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
кольцевой
Форма
круглый
Материал
из полиуретана
Применение
поршневый, для коробки, для профилей, для резки
Текучая среда
для минерального масла
Другие характеристики
динамический, статический, высокое давление
Предельная температура

МИН.: -35 °C
(-31 °F)

МАКС.: 110 °C
(230 °F)

Предельное давление

250 bar, 400 bar
(3 625,9 psi, 5 801,5 psi)

Диаметр

МИН.: 24,5 mm
(0,965 in)

МАКС.: 109 mm
(4,291 in)

Внешний диаметр

МИН.: 40 mm
(1,575 in)

МАКС.: 130 mm
(5,118 in)

Твердость по Шору А

93 unit, 98 unit

Скорость

0,8 m/s
(2,6 ft/s)

Описание

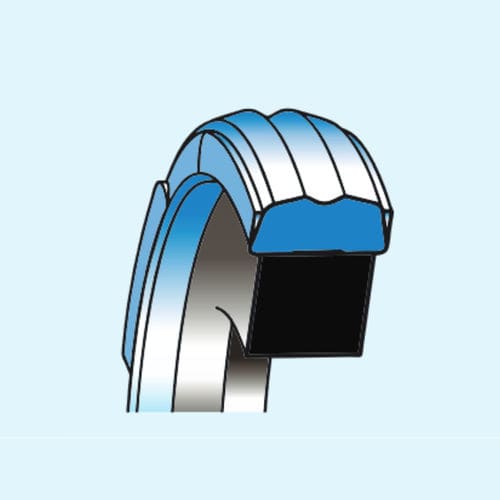

Уплотнение PSQ имеет двухточечный профиль в динамической части и две небольшие ступеньки в в статической части, где расположено Q-кольцо. Q-кольцо приводит уплотнение в движение и обеспечивает идеальную герметичность при низком и высоком давлении. Форма центрального двойного профиля предотвращает гидродинамическое давление на уплотнение и возникающий при этом эффект выдувания. Уплотнительные детали выполнены из полиуретанов различной твердости в зависимости от конкретного рабочего давления. Ссылка на компаунд: CN (93 Shore A с Q-кольцом) или, в качестве альтернативы, DN (98 Shore A с Q-кольцом) В корпусе уплотнения должны быть удалены режущие кромки или вспышки. Обеспечьте фаску в отверстии для облегчения установки поршня. Дополнительную информацию см. в инструкции по сборке на стр. 26

---

Каталоги

Для этого товара не доступен ни один каталог.

Посмотреть все каталоги ARTIC SEALS
