Мембранный элемент
4 калиброванных диапазона измерения, выбираемых с помощью DIP-переключателя
Аналоговый выходной сигнал 0...10 В

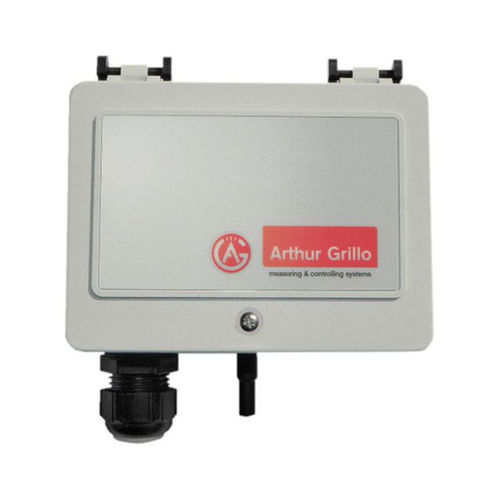

Датчик перепада давления DS85-P...E используется для измерения малых перепадов давления в системах вентиляции и кондиционирования воздуха.
Диапазон измерений от 0...50 Па до 0...6000 Па разделен на три группы измерений. Каждая группа имеет четыре калиброванных диапазона измерения, которые выбираются двумя DIP-переключателями.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Режим работы: Режим измерения
Измерительная среда: Воздух или неагрессивные газы
Принцип измерения: Электромеханическая мембранная измерительная система
Единица измерения: Па
Наименьший диапазон измерения: 0...50 Па (0,5 мбар)
Наибольший диапазон измерения: 0...10000 Па (100 мбар)
Диапазон измерения
0...50 Па (0,5 мбар), 0...100 Па (1 мбар), 0...200 Па (2 мбар), 0...500 Па (5 мбар), 0...1000 Па (10 мбар), 0...2000 Па (20 мбар), 0...4000 Па (40 мбар), 0...6000 Па (60 мбар), 0...10000 Па (100 мбар)
Выбор диапазона измерения: заводская установка
Характеристика: линейная или излучаемая
Температура хранения: -25...+60°C
Предельный сигнал Выход / тревожный выход: открытый коллектор, макс. 50 мА
---
