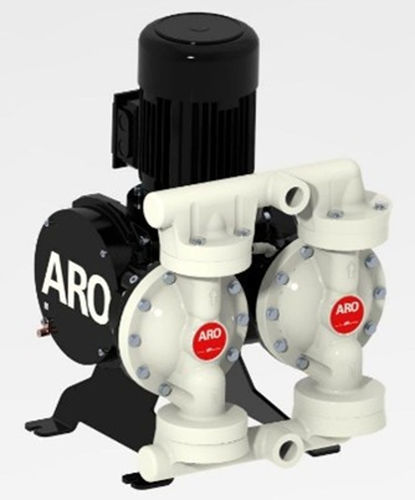

Электрический насос EVO Series™ 210

с двойной мембранойдля химических продуктовсамозаполняющийся

Обзор
Электрическая двухмембранная насосная установка ARO EVO Series™ 210 1" в неметаллическом исполнении (полипропилен или PVDF) представляет собой компактное, экономичное и энергоэффективное решение для общих задач перекачки, дозирования и передачи химических сред. Упрощённый прочный приводной механизм минимизирует количество компонентов для облегчения обслуживания и максимизации времени безотказной работы. Программа ARO Protect поддерживает плановое профилактическое обслуживание с наборами изнашиваемых деталей и предлагает варианты расширенной гарантии для оптимизации совокупной стоимости владения.

Разработано для надёжности

• Использует проверенные базовые модули и детали, совместимые с платформами EVO и EXP, что обеспечивает прочность и удобство обслуживания.
• В стандартной комплектации предусмотрено вторичное локализующее уплотнение для предотвращения попадания перекачиваемой среды на привод или исполнительный механизм при повреждении мембраны.
• Упрощённый стандартный приводной механизм снижает число деталей и время обслуживания, повышая готовность.
• Внутренне уплотнённые подшипники исключают необходимость обслуживания привода по сравнению с некоторыми конкурентными механизмами.

Разработано для безопасности

• Мембраны расположены с одной стороны для более безопасного и эргономичного доступа при обслуживании.
• Конструкция соответствует ISO 12100 и при применении имеет маркировку CE.
• Стандартные варианты двигателей могут поставляться с региональными сертификационными обозначениями.

Разработано для производительности

• Бoльшая энергоэффективность по сравнению со стандартными пневматическими двойными мембранными насосами (AODP).
• Доступны опции: защита от чрезмерного давления (deadhead) и электронные датчики обнаружения утечек.
• Подходит для надёжной передачи химических сред при низких затратах на обслуживание и эксплуатации.

Сервис‑комплекты и аксессуары

• Сервис‑комплекты для рабочей секции (шары, мембраны, гофры и уплотнения): семейство 637601‑XX с вариантами материалов, например 637601‑AA (шары Santoprene / мембраны Santoprene), 637601‑TA (шары PTFE / мембраны Santoprene), 637601‑TT (шары PTFE / мембраны PTFE), 637601‑VT (шары Viton / мембраны PTFE).
• Дополнительные опции: устройства защиты от перепада давления, электронные датчики утечек, варианты двигателей и монтажные аксессуары.

Технические характеристики

• Модели: Полипропилен (PP); PVDF
• Тип насоса: Электрический двухмембранный насос
• Номинальный размер патрубка: 1"
• Максимальный расход (заливной вход): 39 GPM (149 L/min)
• Объём на цикл: 0,17 gallons (0,64 L)
• Соединения: 1 - 11‑1/2 NPTF‑2; 1 - 11 BSP; 1" ANSI / DIN фланец / центр
• Входное давление: 25–50 PSIG (1.7–3.4 bar)
• Макс. среднее рабочее давление: 50–90 PSIG (3.4–6.2 bar)
• Макс. диаметр взвешенных частиц: 1/8" (3.3 mm)
• Влажный всасывающий подъём: 32.1 ft (9.5 m)
• Сухой всасывающий подъём: 11.3 ft (3.4 m)
• Размер мембраны / шарового клапана: 1" (25.4 mm) эквивален
• Вес: насос PP 176 lb (79.8 kg); насос PVDF 184 lb (83.5 kg)
• Крепление: 4 паза 0,40 in (10.3 mm) на шаблоне 10.31 in x 11.45 in (262 mm x 291 mm)
• Габариты: высота с мотором 2 HP IEC 90: 25.92" (658.3 mm); с мотором 2 HP NEMA 140TC: 26.72" (678.8 mm)
