Система контроля с камерой

бесконтактная3DИИ

Overview
Surface & Shape Scan System — это бесконтактное решение для инспекции полосовых материалов в режиме реального времени, объединяющее визуализацию поверхности и 3D-профилометрию. Решение отображает дефекты поверхности с обеих сторон и измеряет плоскостность с помощью лазерной профилометрии, что позволяет выявлять царапины, пятна, дефекты покраски, волны, вдавления, неровные кромки и тонкие деформации материала.

Surface Scan
Surface Scan использует мощное освещение и чувствительные линейные камеры для получения высокоразрешающих изображений поверхности материала с обеих сторон. Система обнаруживает мелкие дефекты, царапины, загрязнения, повреждения покрытия и механические повреждения, поддерживая автоматическую классификацию дефектов с помощью нейронных сетей. Система спроектирована для простой интеграции в производственные линии и обеспечивает удобный интерфейс для эксплуатации и анализа результатов.

Shape Scan
Shape Scan — лазерная система, проецирующая перпендикулярную лазерную линию, снимаемую наклонной камерой для построения точного профиля плоскостности. Она выявляет коробление, неровные кромки и другие деформации формы в реальном времени и подходит для непрерывного контроля производства. Модульная конструкция позволяет адаптироваться к различным ширинам полос и добавлять дополнительные сканирующие модули.

Two systems - one solution
Surface и Shape Scan могут работать независимо или как единая интегрированная система с общим оборудованием и унифицированным управлением, обеспечивая масштабируемость и централизованный доступ к инструментам и клиентским приложениям.

Hardware & AI evaluation
Решение включает промышленное оборудование и инструменты ИИ-оценки, включая промышленные IPC с GPU для обработки изображений, корпуса камер из алюминия для промышленных условий, компактные 3D-профилометры для измерения профиля и нейронную сеть ArgutrackDNN для автоматизированной оценки изображений и классификации дефектов.

Detection & Analytics

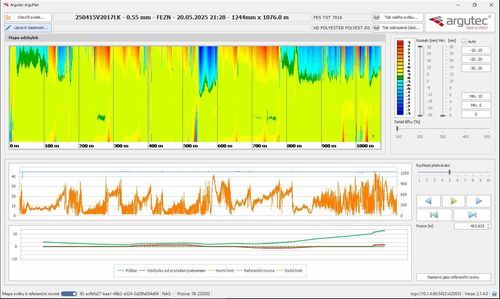

Система предоставляет визуализацию обнаружения дефектов и статистические обзоры (подсчёт участков, участки OK vs дефектные) и поддерживает анализ в реальном времени через графики и дашборды для мониторинга качества производства.

Downloads
Технические данные для Surface & Shape Scan System доступны на английском и чешском языках (версия v-1-2025).

Caractéristiques / spécifications techniques

• Inspection type: Real-time, contactless surface imaging and laser profilometry
• Surface detection: Line-scan cameras capturing both sides of material
• Shape analysis: Laser line projection with angled camera for flatness profiling
• AI evaluation: ArgutrackDNN neural network for automated defect classification
• Processing hardware: Industrial IPC with GPU for fast image processing
• Camera protection: Aluminum housings for industrial durability
• Profilometry: Compact 3D profilometers providing full 3D surface maps
• Integration: Modular design for different strip widths and production-line integration
• Outputs: Real-time defect detection, classification, counts and statistical charts
• Documentation: Datasheets (EN and CZ) version v-1-2025
