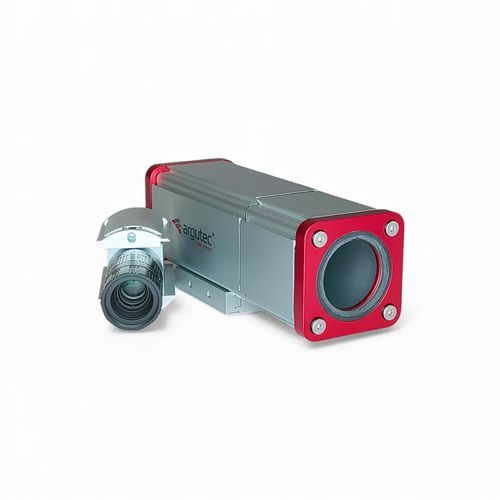

Настенный корпус CH50.DIA35

цилиндрическийалюминийдля сложных промышленных объектов

Обзор

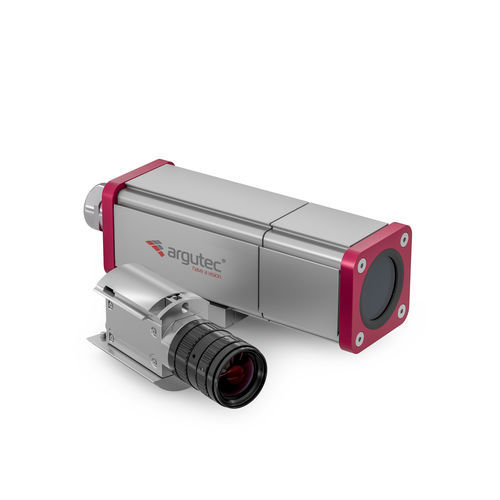

Промышленный корпус для камеры CH50 — герметичный алюминиевый корпус с сертификатом IP69 / IP69K, предназначенный для защиты небольших промышленных камер и объективов от механических повреждений, воды, жира, пыли и перегрева. Корпус из алюминия выполняет роль теплового моста для пассивного охлаждения и оснащён направляющими стержнями для быстрой установки и перенастройки. Корпус можно кастомизировать (длина, монтажные отверстия, цвета, печать логотипа, кабельный ввод и другие изменения) для подгонки под конкретные сочетания камеры и объектива.

Ключевые особенности

• Герметичный алюминиевый корпус, сертифицированный IP69 / IP69K
• Прочная конструкция для жёстких промышленных условий
• Окно Ø35 мм H-K9L (аналог N-BK7), AR MgF2, 390–700 нм (опция 900 нм)
• Разработан для небольших промышленных камер (например, 27×27, 29×29, 30×30, 31×31, 40×30, 29×44 мм)
• Направляющие стержни для удобной установки и перенастройки (не требуется снимать корпус для замены объектива или камеры)
• Пассивное охлаждение за счёт теплопередачи от камеры к корпусу (снижает температуру камеры и объектива)
• Включает крепление камеры и монтажный комплект
• Опции на заказ: индивидуальная длина, монтажные отверстия, печать логотипа, индивидуальный кабельный ввод и другие модификации

Совместимость (примеры)
CH50 — универсальное решение, в первую очередь рассчитанное на стандартные камеры 29×29 мм, но может вмещать различные размеры; незначительные доработки позволяют поддерживать более высокие или более широкие модули. Примеры совместимых производителей и моделей:

• Cognex: CIC-10MR, CIC-12, CIC-12MR, CIC-1300, CIC-2000-60, CIC-300, CIC-4000, CIC-5, CIC-5MR/5000, CIC-6MR, CIC-A02, CIC-A05, CIC-A20, *CIC-5000, *CIC-A12, *CIC-A25
• FLIR / Teledyne: Blackfly S, Dragonfly S, Firefly S, *Forge 5GigE
• Keyence: CA-035, CA-200, CA-H035, CA-H200, CA-H500, CA-HS035, CA-HS200
• Basler: Basler ace classic, Basler ace U, Basler ace 2, Basler racer 2, *Basler ace L
• Allied Vision: Alvium 1500 C, Alvium 1800 C, Alvium 1800 U, Alvium FP3, Alvium G1, Alvium G5, Alvium GM2, Mako, *Manta
• Lucid: Phoenix, Triton, *Triton2
• Imaging Source, IDS Imaging, Daheng Imaging, Hikrobot, Baumer, Balluff, Jai, Ximea, Omron и другие (см. обзор совместимости для многих поддерживаемых моделей платного и коробочного уровня)

Крепление и размеры (таблица)
мин. высота (кастомный корпус): ≤27 мм
стандартная высота: 28–29 мм
макс. высота (кастомный корпус): 31 мм
стандартная ширина: 27–40 мм
макс. ширина (кастомный корпус): 44 мм

Стандартное крепление камеры / Примеры
Корпус предлагает стандартные монтажные пластины с вариантами для 2× M2 (12 мм) или 2× M3 (20–26 мм) резьб. Стандартная длина — 150 мм (передняя 50 мм + задняя 100 мм) и может быть изменена в зависимости от разъёма камеры и требований к месту для объектива. Примеры совместимости включают многие серии Basler ace, серию Cognex CIC, Allied Vision Mako/G, FLIR Blackfly и др. (примеры креплений и списки помогают убедиться в правильной посадке для конкретных моделей камер).

Доступные документы
Datasheet (CH50), Руководство пользователя (CH50) и Отчёт об испытании IP69 доступны для данного продукта.

Технические характеристики

• Класс защиты: IP69 / IP69K
• Внутренний диаметр корпуса: 50 мм
• Диаметр окна: 35 мм
• Стекло окна: Ø35 мм H-K9L (аналог N-BK7), AR MgF2, 390–700 нм (опция 900 нм)
• Вес: 600 г (включая крепление и держатель камеры)
• Подходящие размеры камер: 27×27, 29×29, 30×30, 31×31, 40×30, 29×44 мм
• Стандартная длина: 150 мм (передняя 50 мм + задняя 100 мм); на заказ по запросу
• В комплекте направляющие стержни, крепление камеры и монтажный набор; обеспечивает пассивное охлаждение через тепловой мост
• Варианты кастомизации: индивидуальная длина, монтажные отверстия, печать логотипа, индивидуальный кабельный ввод и другие модификации
