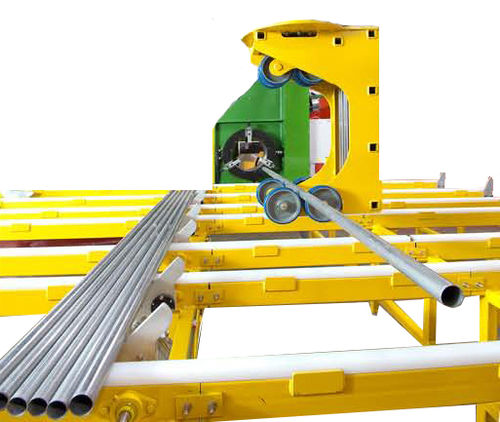

Роботизированный станок для сварки ARC-11R

для сталидля шлангавертикальный

ДУГА-11Р РОБОТИЗИРОВАННАЯ СИСТЕМА СВАРКИ ТОРЦЕВЫХ КОЛЕЦ ГРОХОТА И СБОРКИ УЗЛОВ ТЕРМОУСАДОЧНОЙ ПОСАДКИ ГОТОВЫЕ РЕШЕНИЯ ПОД КЛЮЧ В процессе сварки на основе прутка используется роботизированная система, способная работать с экранами длиной от 4 до 20 футов с диапазоном наружного диаметра от 4 до 20 футов для сварки экрана с муфтами с помощью GMAW-технологии. Система управления имеет возможность хранить графики сварки и возможность управления в режиме реального времени. Основой машины является стальной лист для монтажа оборудования. Управление горелкой осуществляется роботом, установленным на основании. Головная бабка с проходным отверстием и двойной автоматической компоновкой патронов для удержания экрана и муфты во время сварки. Управление экраном осуществляется с помощью вращающегося узла поддержки перемещения экрана, который движется по горизонтальной и вертикальной оси. Экран также поворачивается на 180 градусов для сварки другого конца без необходимости дважды обращаться с экраном. Перед сваркой экраны хранятся на стойке экрана раз в два года. Стойка грохота подается под действием силы тяжести и вводит по одному грохоту с помощью певчего устройства в узел опорного перемещения грохота. В процессе сборки на термоусадочной пленке используется то же самое оборудование для манипулирования роботом и экраном, что и в процессе сварки на основе робота, для обработки 2 ⅜" до 7" экрана с наружным диаметром. Процесс сборки немного отличается от процесса сварки на основе прутка. Система также имеет возможность манипулировать усадочной окончание кольца в / из катушки индукционного нагрева, управление катушкой индукционного нагрева, и сборка нагретого кольца конца на экране рубашки. Роботизированная система обнаруживает, когда для надавливания торцевого кольца на рубашку экрана требуется слишком большое усилие, и сигнализирует оператору о необходимости ручной сборки.
