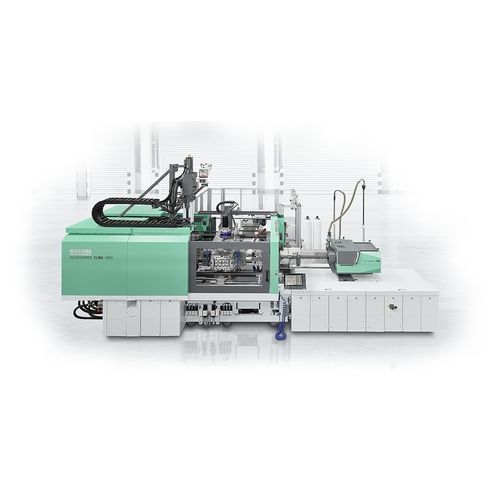

Горизонтальный термопластавтомат ALLROUNDER CUBE

сервоэлектрическийдля PPдля TPE

Описание
ALLROUNDER CUBE — литьевая машина для серийного производства, обеспечивающая высокий выход деталей при минимальной занимаемой площади и возможностью интеграции технологических операций.

Преимущества

• Синхронизация – технология машины адаптирована под кубовые формы для одновременного заполнения, охлаждения и извлечения деталей.
• Экономия пространства – высокий производственный объём при компактной площади за счёт второй инжекционной единицы над подвижной монтажной плитой; модель CUBE 1800 особенно компактна.
• Увеличение производительности – кубовая технология удваивает число полостей на той же монтажной поверхности, повышая выпуск на 100–200 % в зависимости от применения.
• Интеграция – возможна интеграция операций (отвинчивание, извлечение, сборка) без увеличения времени цикла.

Особенности

• Кубовая форма – сочетает удвоенное число полостей с укороченными циклами на одной и той же монтажной поверхности, значительно увеличивая выпуск деталей.
• Охлаждение – индивидуальная система подачи охлаждающей воды, адаптированная к кубовой технологии для производства из 1, 2 или 3 компонентов.
• Подвижная инжекционная единица – вторая инжекционная единица перемещается над подвижной монтажной плитой, обеспечивая большой монтажный объём и гибкость для многокомпонентных процессов.
• Сервоэлектрический кривошип – двойной пятиточечный кривошип с многоточечным направлением для точной позиционировки и симметричного приложения усилия.

Примеры деталей

• Крышка с откидным клапаном – ALLROUNDER CUBE 2900: пример производства 32 двухцветных крышек за 8,5 с; кубовая технология увеличивает выход и снижает энергию на деталь.
• Ролики нижней корзины – конфигурация Reverse‑Cube: изготовление собранных роликов до 40 % быстрее (напр., 24 готовых ролика за 9,5 с).
• Функциональная деталь из 3 компонентов – изготовление многоматериальных деталей (PP/TPE/POM) с пресс‑формой 8+8+8 на ALLROUNDER CUBE 1800 в составе инъекционно‑сборочного процесса.

Технические данные
Основные варианты моделей и выбранные параметры:

ALLROUNDER CUBE 4600
Distance between tie bars: 1020 x 1020 mm
Clamping force: 4600 kN
Injection unit (horizontal): 1300, 2100, 3200, 4600
Injection unit (moving): 70, 100, 170, 290, 400, 800, 1300, 2100, 3200

ALLROUNDER CUBE 2900
Distance between tie bars: 820 x 820 mm
Clamping force: 2900 kN
Injection unit (horizontal): 400, 800, 1300, 2100, 3200
Injection unit (moving): 70, 100, 170, 290, 400, 800, 1300

ALLROUNDER CUBE 1800
Distance between tie bars: 570 x 570 mm
Clamping force: 1800 kN
Injection unit (horizontal): 400, 800, 1300
Injection unit (moving): 70, 100, 170, 290, 400, 800
