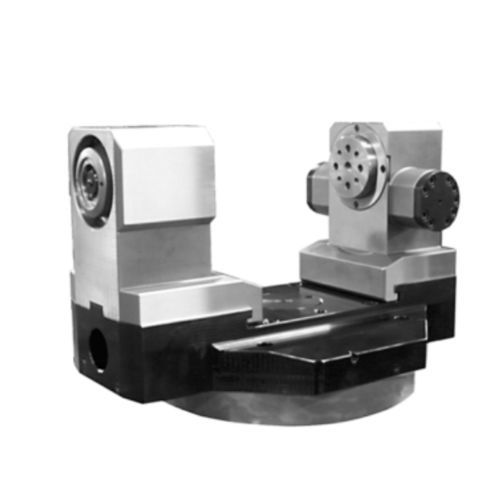

Тиски для станка AIV

гидравлический5 осейповоротный

ТИСКИ С АВТОМАТИЧЕСКОЙ ИНДЕКСАЦИЕЙ Индексирующие тиски AIV - это специальные изделия для установки на столе фрезерных обрабатывающих центров с несамоцентрирующимся закрытием. Стол станка должен быть подготовлен с 2 гидравлическими путями для команды открытия/закрытия, 2 гидравлическими путями для вращения/индексации, 1 пневматическим путем для прижима и 1 центральным бесконтактным выключателем (Balluf Power Remote) для управления 4 электрическими сигналами, поступающими от микроинструментов, установленных в захватном оборудовании. Подробная документация предоставляется по запросу. Эти тиски предназначены исключительно для использования в качестве статического фиксирующего устройства (установка на поворотные столы с ЧПУ, с вращающимися инструментами); они ни в коем случае не могут использоваться для токарных операций (см. каталог индексирующих шпинделей для этого типа применения) с высокой скоростью вращения. ПРЕИМУЩЕСТВА Индексирующие тиски позволяют за одну загрузку и с одной фиксацией полностью обработать четыре грани, расположенные под углом 90° (типичная обработка, например, корпусов клапанов), включая скрытую грань, обращенную к столу, что сокращает время обработки и повышает точность. Эти тиски могут также применяться на 3-осевых станках с точки зрения интеграции со станком, однако применение на 5-осевых станках представляет собой наилучшее решение, позволяющее также обрабатывать детали сложной формы. Тиски изготовлены из стали с упрочняющей обработкой и оснащены устройством кодирования для 4 позиций индексации, чтобы проверить соответствие рабочей позиции по отношению к программе ЧПУ. Температура окружающей среды 5-60°C Излучение звука (звуковое давление) ≤ 70 дБ (A) в каждом направлении
