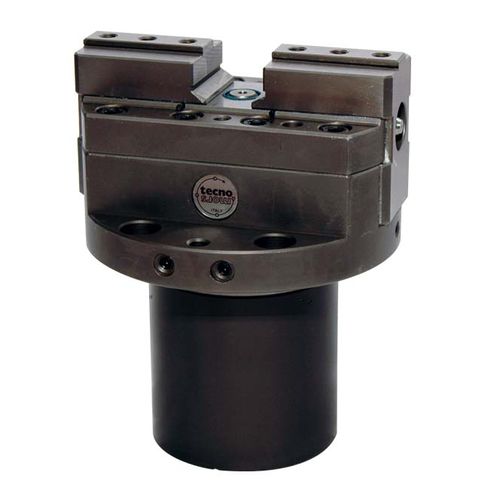

Тиски для станка OSV series
гидравлическийвертикальныйточный

тиски для станка
тиски для станка
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Место применения
для станка
Привод
гидравлический
Конструкция
вертикальный
Другие характеристики
точный, самоцентрирующийся, с двойной амортизацией
Максимальная сила сжатия

МИН.: 590 N

МАКС.: 26 709 N

Открывание

МИН.: 5 mm
(0 in)

МАКС.: 18 mm
(1 in)

Описание

Тиски OSV широко используются на рабочих станках для зажима заготовки. Усилие зажима детали определяется давлением поршня двойного действия, встроенного в тиски. Цилиндр, управляющий поршнем в тисках, может быть встроен в стол станка. Передача усилия от втулки к захватам происходит через наклонные плоскости. ПРЕИМУЩЕСТВА - Соединения между деталями (приводная втулка - губка) - Конструкция посадочного места наклонной плоскости в углублении вверх челюсти позволяет использовать направляющую по длине высоты. - Втулка привода имеет дополнительную направляющую в гуське для обеспечения дополнительной точности и надежности. - Детали соединены для обеспечения движения открытия/закрытия. Они полностью обрабатываются на гриле с миллиметровыми допусками. - Окончательная регулировка центрирования производится после сборки, с подачей тисков с рабочим давлением. - Все детали изготовлены с предельной точностью, чтобы обеспечить сантиметровые припуски в конструкции. - Направляющие с плоскими губками имеют вставные направляющие для повышения точности и чистоты обработки поверхностей скольжения, а также для устранения провисания в результате износа. - OSV оснащены эффективной защитой от попадания отходов производства и входами для разгерметизации. - Тиски изготавливаются с предрасположенностью к принудительной опрессовке и с сильной "степенью защиты" (IEC 144). - Штуцеры подачи расположены на дне цилиндра и сбоку на корпусе тисков.

---
