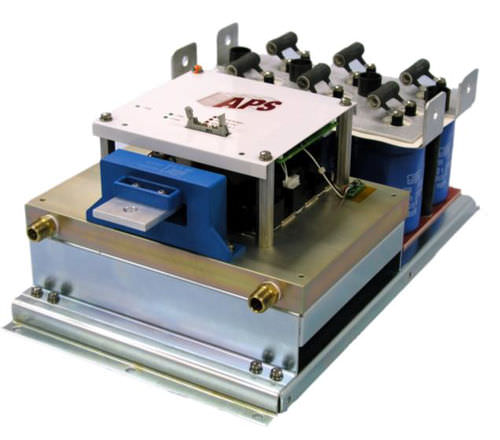

IAP1000D170H - Half-Bridge SixPac™
Интегрированная ассамблея IGBT
Описание:
SixPacTM от Applied Power Systems представляет собой конфигурируемый силовой каскад на базе IGBT, а именно
сконфигурирован как полумост для многих применений высокой мощности. IAP1000D170 может использоваться как прерыватель для торможения двигателей или как два прерывателя для инверторов с полным мостом. Три IAP1000D170s могут использоваться в качестве трехфазного инвертора.
Полупроводниковые модули устанавливаются на радиаторе с принудительным воздушным или водяным охлаждением. Коммутационные устройства сопрягаются с конденсаторной батареей через ламинированную шину с низкой индуктивностью. Плата привода затвора обеспечивает простой пользовательский интерфейс, а также защитные функции, включая: защиту от перенапряжения, перегрузки по току, блокировку при пониженном напряжении, перегрева, прострела и защиты от короткого замыкания.
В зависимости от эксплуатационных характеристик SixPacTM пригоден для работы с шиной постоянного тока
напряжения до 1000 В постоянного тока и частоты переключения выше 10 кГц.
Особенности:
- Высокопроизводительный инверторный мост на IGBT
- Встроенный приводной щит затвора с контролем и защитой от неисправностей
- Светодиодные индикаторы состояния системы/устранения неисправностей для проверки или мониторинга правильной работы
- Изолированный, низкий уровень (50:1), аналоговая обратная связь по напряжению шины постоянного тока
- Изолированные блоки питания привода ворот
- Ламинированная шина с низкой индуктивностью
- Измерение выходного тока и обратная связь
- Превосходная защита от короткого замыкания и стрельбы путем предотвращения
---
