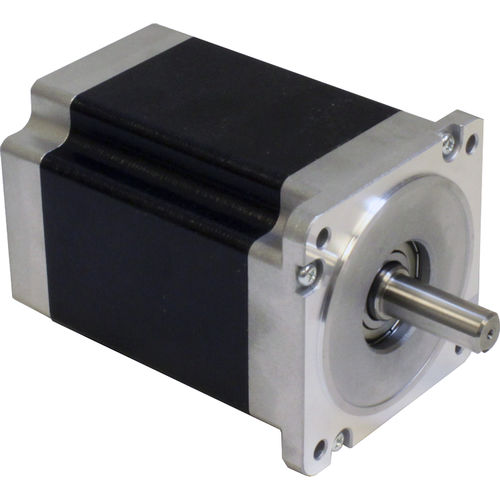

Шаговый 2-фазный двигатель HT34 series

NEMA 34высокий крутящий моментдля регулирования движения

- 2-фазный гибридный шаговый двигатель - Конструкция с высоким крутящим моментом - Стандартные размеры NEMA 34 - Последовательное или параллельное подключение - Двигатель признан UL Двухфазный шаговый двигатель HT34-504 подходит для широкого спектра приложений управления движением. Оконченный 8 выводами двигателя, двигатель может быть подключен несколькими различными способами, включая биполярное последовательное и биполярное параллельное подключение. Признано UL Одно- и двухвальные версии этого двигателя признаны UL в США и Канаде, номер файла. E472271. Энкодер не включен в перечень. Номер детали: HT34-504 Размер рамы: NEMA 34 Тип двигателя: Высокий крутящий момент Номер детали с двойным валом: HT34-504D Номер детали с энкодером: HT34-504D-YAA Обратная связь с энкодером: Опционально Разрешение энкодера: 2 000 линий (8 000 отсчетов в квадратурах) Длина двигателя: 2,62 дюйма Количество токоподводящих проводов: 8 Конфигурация токоведущих проводов: летящие провода, без разъема Длина провода/кабеля: 12 дюймов Калибр токоведущих проводов: 22 AWG Угол шага: 1,8 град Сопротивление биполярной серии: 0.96 Ом/фаза Индуктивность биполярного последовательного соединения: 6,8 мГн/фаза Параллельное биполярное сопротивление: 0.24 Ом/фаза Индуктивность биполярной параллели: 1,7 мГн/фаза Униполярное сопротивление: 0.48 Ом/фаза Индуктивность униполярного: 1,7 мГн/фаза Инерция ротора: 1,56E-02 унц-ин-сек2 Встроенная головка редуктора: Нет Вес: 3,97 фунта Класс изоляции: Класс B (130 ºC) Максимальная радиальная нагрузка: 140,8 фунтов Максимальная упорная нагрузка: 1 Толчок: 14,6 фунтов; Выталкивание: 34,8 фунтов Диаметр вала: 12,7 мм (0,500 дюйма)
