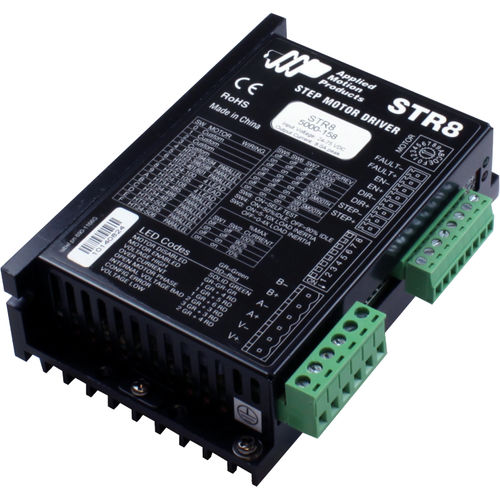

Шаговый вариатор DC STR series

2-фазныйкомпактный

- Электронное демпфирование (антирезонанс) - Микрошаг и эмуляция микрошага - Встроенный профиль перемещения с самотестированием - Входы шага и направления - Импульс CW/импульс CCW - Снижение тока холостого хода - Выбираемый цифровой входной фильтр Шаговый привод STR8 - это компактный, мощный, цифровой привод шага и направления, отлично подходящий для OEM-приложений, требующих базового управления шагом и направлением 2-фазного шагового двигателя. STR8 выдает до 8 А/фаза на шаговый двигатель, и совместим с различными 2-фазными шаговыми двигателями, которые были выбраны для оптимизации работы как привода, так и двигателя. Привод STR8 имеет улучшенные характеристики микрошагового режима и сложное управление током с антирезонансом. Антирезонанс электронно гасит резонансы двигателя и системы, что улучшает плавность работы двигателя и крутящий момент в широком диапазоне скоростей. Каждый шаговый моторный привод STR8 работает либо в режиме управления Step & Direction, либо в режиме управления Pulse/Pulse. Выбор между этими двумя режимами осуществляется путем перемещения перемычки, расположенной под крышкой привода. Каждый привод STR8 может выполнять микрошаг до 20 000 шагов/об с шаговым двигателем 1,8º (1/100 шага), и даже может выполнять микрошаг шагового двигателя, когда командные импульсы имеют низкое разрешение. Эта функция называется эмуляцией микрошага. Вся настройка привода осуществляется с помощью дип-переключателей и поворотного переключателя на боковой стороне привода, включая выбор двигателя, рабочий ток, ток холостого хода и разрешение шага.
