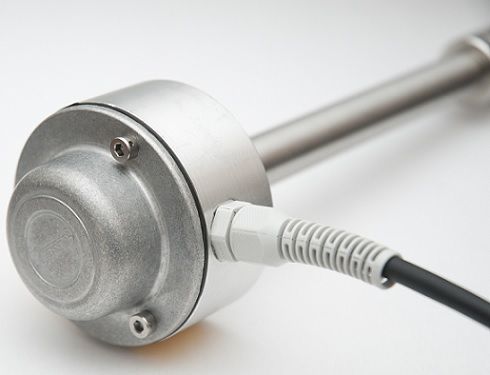

Пьезорезистивный датчик уровня CS-26/RS/U

для топливааналоговыйс цифровым выходом

Датчик уровня топлива CS-26 предназначен для измерения уровня топлива в баках автомобилей, рабочих машин и локомотивов. Датчики прошли официальную сертификацию Министерства транспорта. Конструкция и принцип действия Измерение уровня топлива с помощью датчика CS-26 осуществляется на основе простой зависимости между высотой жидкого столба и создаваемым гидростатическим давлением. Датчик состоит из двух частей: измерительного элемента, размещенного внутри стального стержня, и электронного блока, расположенного в алюминиевом корпусе, который может быть герметичным. Измерительным элементом является пьезорезистивный датчик, отделенный от среды разделительной мембраной. Измерение давления осуществляется на мембране погруженного датчика (на расстоянии 5 мм над дном бака). В зависимости от типа резервуара (под давлением или без давления) измерение давления относится либо к атмосферному давлению, либо к давлению внутри резервуара. Монтаж и эксплуатация Датчик CS-26 монтируется на крышке резервуара. Подробное описание монтажа приведено в технической документации. Датчик предназначен для подключения к следующим устройствам регистрации: - регистратор данных с аналоговым входом – ток или напряжение (датчик с аналоговым выходом по току или напряжению). - регистратор или персональный компьютер, оснащенный последовательным портом RS-232C (датчик с цифровым выходом).
