Абсолютный трансдуктор давления APM-2

дифференциальный4-20 мАHART

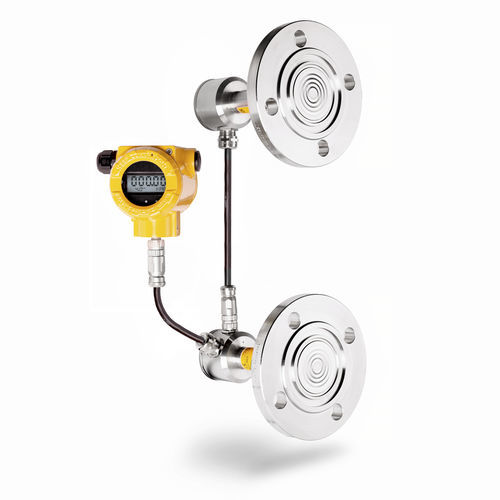

Модульный электронный датчик перепада давления APM-2 предназначен для гидростатического измерения уровня в закрытых резервуарах, плотности или границы фаз. Измерительная система состоит из 3 отдельных модулей — центрального блока и двух датчиков абсолютного давления. Уровень рассчитывается в центральном блоке на основе показаний двух датчиков давления. Датчик высокого давления измеряет гидростатическое давление жидкости в резервуаре, датчик низкого давления — давление газов над жидкостью. Перепад давления рассчитывается в центральном блоке. При заводских настройках центрального блока функция датчика высокого давления предназначена для датчика, непосредственно подключенного к центральному блоку (PC1). Пользователь может перенаправить эту функцию на второй датчик, изменив конфигурацию центрального блока в локальном меню или через протокол HART. Расстояние между точками измерения может составлять несколько десятков метров. Корпус центральных блоков изготовлен из литого алюминиевого сплава или нержавеющей стали со степенью защиты IP66 или IP67 и оснащён локальным дисплеем и кнопками для настройки. Измерительным элементом каждого датчика абсолютного давления является пьезорезистивный кремниевый датчик, отделенный от среды мембраной и манометрической жидкостью. Процессное соединение датчиков абсолютного давления может быть выполнено в виде мембранного уплотнения или резьбового соединения в одной плоскости. При использовании мембранных уплотнений датчики могут применяться для измерения загрязнённой среды, среды с высокой вязкостью, очень горячей или очень холодной среды, а также среды, где требуется санитарное технологическое соединение. Электронные блоки датчиков давления заключены в герметичные корпуса из нержавеющей стали со степенью защиты IP67.
