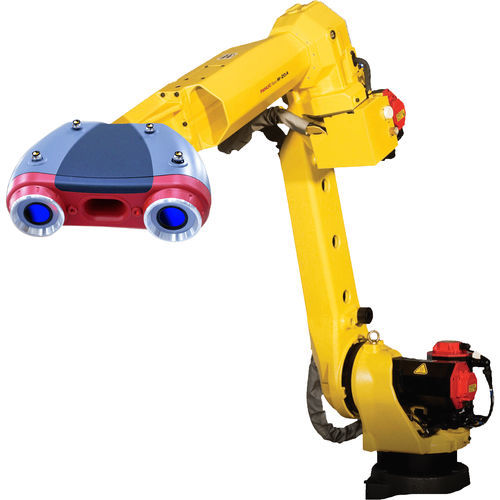

Оптическая система контроля SFIS CheckBoxTM

3Dроботизированнаядля измерений

Компания API, признавая растущий спрос на автоматизацию измерений деталей с высокой степенью точности, разработала систему Smart Factory Inspection System с 6 степенями свободы (6DoF) для 3D-роботизированных измерений в реальном времени с использованием проверенных метрологических технологий и калибровочных компонентов. Система SFIS может поставляться как индивидуальное интегрированное решение или как стандартная производственная инспекционная ячейка. Стандартный API SFIS CheckBoxTM - это оптическое решение для 3D-измерений, разработанное для контроля производственных деталей и установки, интегрированной в производственные операции. Модульная конструкция и масштабируемый размер CheckBox использует 6-осевой промышленный робот с кодировкой положения робота в реальном времени с помощью эталонного лазерного трекера API 6DoF RADIAN Pro. Повышенная точность робота в реальном времени полностью исключает необходимость использования проблемных наклеек, применяемых в фотограмметрических роботизированных измерительных системах, и обеспечивает сопоставимую точность КИМ с горизонтальной рукой. Для контроля крупных деталей робот устанавливается на линейную направляющую. КОРПУС С ФЛАЖКОМ Модульная по конструкции и масштабируемая по размеру производственная инспекционная ячейка. Модульная конструкция корпуса CHECKBOX позволяет настраивать размеры системы в соответствии с конкретными измерительными задачами каждого заказчика, обеспечивая при этом стандартизированное решение. ОПТИЧЕСКИЙ ДАТЧИК RAPIDSCAN Способный измерять высокоотражающие и композитные поверхности RapidScan полностью устраняет необходимость в непрактичном напылении деталей на производстве. Благодаря субпиксельному обнаружению краев оптическая проекция (гибридная схема) генерирует высокоточное плотное облако точек.
