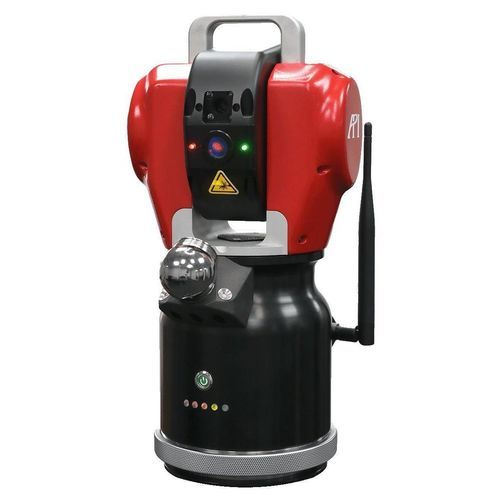

Переносное лазерное устройство сопровождения iLT

ультракомпактноебеспроводноена аккумуляторе

Обзор
Лазерный трекер API iLT — компактное, портативное интегрированное решение для высокоточных 3D‑измерений, проверки деталей, выверки и контроля качества. Конструкция «всё в одном» объединяет трекер, контроллер и батарею, обеспечивая бескабельную работу в цеху и на выездных объектах.

Ключевые особенности

• Компактный лёгкий интегрированный блок (вес: 4,9 кг) для удобной транспортировки и быстрой установки.
• Дальности измерения в зависимости от модели: iLT — диаметр 25 м | 50 м; iLT X — диаметр 50 м | 80 м (зависит от модели).
• Беспроводная работа и встроенный контроллер для бескабельных рабочих процессов и измерений в ограниченных пространствах.
• Питание от батареи: встроенная батарея (типично 4 часа), с возможностью расширения до 8 часов при использовании внешнего источника; некоторые конфигурации поддерживают до 8 часов работы.
• Функция Autolock для автоматического восстановления луча в поле зрения примерно 30°.
• Встроенная компенсация окружающей среды (метеостанция) для коррекции по температуре, давлению и влажности с целью сохранения точности измерений.
• Двойный виртуальный уровень для быстрой установки системы координат, ориентированной по направлению силы тяжести.

Аксессуары и сопутствующие устройства

• vProbe — портативный беспроводной тактильный зонд для труднодоступных и скрытых точек.
• iScan 3D — ручной лазерный сканер для высокодетальной съёмки поверхности и выделения признаков.
• Smart TRACK сенсор — поставляет данные о производительности для калибровки роботов.
• Active Target™ (6DOF) — обеспечивает автоматическое отслеживание и инспекцию станков, ЧПУ и промышленных роботов (доступно для iLT X).

Применение

• Контроль качества, измерение и инспекция деталей
• Выверка и калибровка станков и роботов
• Инспекция шаблонов, приспособлений и оснастки
• Калибровка роботов и адаптивное управление
• Реверс-инжиниринг и крупномасштабное 3D-сканирование

Технические характеристики

• Коммерческое наименование: iLT (семейство продуктов)
• Лазерная технология: ADM / IFM
• Модели и диапазоны: iLT — 25 м | 50 м (диаметр); iLT X — 50 м | 80 м (диаметр, зависит от модели)
• Точность: iLT — ±(25 µm + 15 µm/m); iLT X — ±(20 µm + 5 µm/m)
• Масса: 4,9 кг (iLT и iLT X)
• Беспроводная работа: да (встроенная беспроводная связь)
• Измерение SMR: да
• Ручное зондирование (vProbe): поддерживается на iLT X (iLT: не поддерживается)
• Ручное лазерное сканирование (iScan): поддерживается на iLT X (iLT: не поддерживается)
• Интегрированный контроллер: да (единая интегрированная единица)
• Питание от батареи: встроенная батарея (типично 4 часа) с возможностью расширения до 8 часов; конфигурации поддерживают до 8 часов работы
• 6DOF Active Target: доступен для iLT X (iLT: недоступен)
• Компенсация среды: встроенная метеостанция для коррекции по температуре, давлению и влажности
• Степень защиты: защита от пыли и воды по IEC 60529 для работы в жёстких условиях
• Гарантия: стандартная гарантия 2 года (можно продлить до 5 лет)
