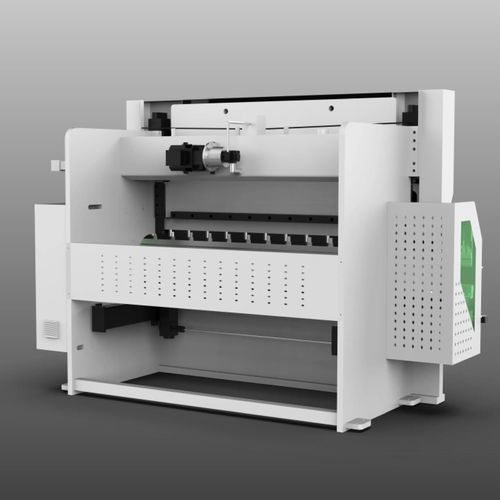

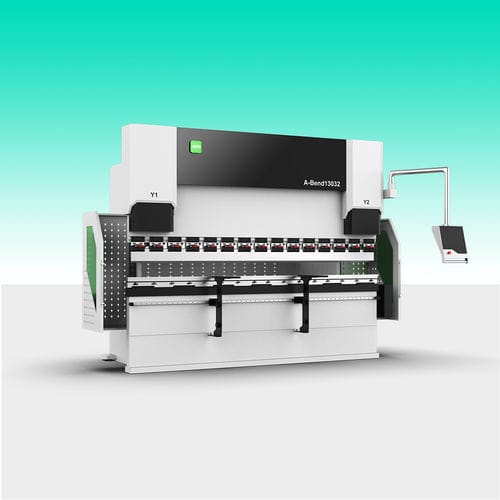

Электрогидравлический листогибочный пресс A-Bend Series

ЧПУдля цехаавтоматический

Обзор Серия A-Bend — электро-гидравлический сервопресс для листового гиба, разработанный для промышленного применения. Высокопрочный стыкованный сварной каркас, оптимизированный цифровыми методами для равномерного распределения напряжений и обеспечения долговременной точности гиба.

Механическая система компенсации прогиба (Crowning) Прецизионная клиновидная механическая компенсация, подвергнутая термообработке. CNC автоматически рассчитывает требуемую компенсацию в зависимости от загрузки детали и в реальном времени регулирует прогиб верхней и нижней балок для обеспечения равномерной точности гиба по всей рабочей длине.

Задняя защитная ограждение (опция) Опциональная задняя защита эффективно изолирует опасные зоны и предотвращает доступ персонала в рабочую зону машины во время цикла. Спроектирована в соответствии с современными промышленными стандартами безопасности для повышения защиты оператора.

Регулируемые передние опорные рычаги Передние опорные рычаги с роликами и линейными направляющими обеспечивают плавное позиционирование и простую регулировку под различные размеры заготовок. Горизонтальная и вертикальная подстройка позволяет быстро размещать опоры согласно размерам листа, улучшая удобство эксплуатации и производительность.

Лазерная система безопасности (опция) Опциональный лазерный светозащитный занавес защищает всю зону гиба. При проникновении любой части тела оператора в установленную зону безопасности машина немедленно останавливается, что предотвращает защемления и травмы при сжатии.

Система следящей опоры (опция) Система следящей опоры движется синхронно с заготовкой во время гибки, обеспечивая непрерывную динамическую поддержку, предотвращая провисание и деформацию под собственной массой, снижая ручную обработку и повышая эффективность процесса.

Система управления Международно признанная CNC-платформа управления, предоставляющая интегрированную многофункциональную платформу для точных и эффективных операций гибки. Интуитивный интерфейс и интеллектуальные функции упрощают программирование и эксплуатацию.

Применение

• Производство автомобильных компонентов
• Строительная техника
• Производство лифтов
• Обработка листового металла

Технические параметры

• A-Bend 10032 — Сила пресса: 1000 kN; Длина гиба: 3200 mm; Расстояние между колоннами: 2600 mm; Глубина горла: 400 mm; Ход ползуна: 200 mm; Высота открытия (D): 480 mm
• A-Bend 13032 — Сила пресса: 1300 kN; Длина гиба: 3200 mm; Расстояние между колоннами: 2600 mm; Глубина горла: 400 mm; Ход ползуна: 200 mm; Высота открытия (D): 480 mm
• A-Bend 17032 — Сила пресса: 1700 kN; Длина гиба: 3200 mm; Расстояние между колоннами: 2600 mm; Глубина горла: 400 mm; Ход ползуна: 200 mm; Высота открытия (D): 480 mm
• A-Bend 20032 — Сила пресса: 2000 kN; Длина гиба: 3200 mm; Расстояние между колоннами: 2600 mm; Глубина горла: 400 mm; Ход ползуна: 200 mm; Высота открытия (D): 480 mm
• A-Bend 25032 — Сила пресса: 2500 kN; Длина гиба: 3200 mm; Расстояние между колоннами: 2600 mm; Глубина горла: 400 mm; Ход ползуна: 250 mm; Высота открытия (D): 500 mm
• A-Bend 32032 — Сила пресса: 3200 kN; Длина гиба: 3200 mm; Расстояние между колоннами: 2600 mm; Глубина горла: 400 mm; Ход ползуна: 250 mm; Высота открытия (D): 500 mm

Технические характеристики

• Название серии: A-Bend Series
• Тип машины: Электро-гидравлический сервопресс (листогиб)
• Рама: Высокопрочный стыкованный сварной каркас, цифровая оптимизация распределения напряжений
• Компенсация: Клиновидная механическая система компенсации с автоматической CNC-компенсацией
• Безопасность: Опциональная задняя защита и опциональный лазерный светозащитный занавес
• Опоры: Регулируемые передние опорные рычаги с роликами и линейными направляющими; опциональная система следящей опоры
• Управление: Международная CNC-система управления, интегрированная многофункциональная платформа
• Модели и усилия: A-Bend 10032 (1000 kN), 13032 (1300 kN), 17032 (1700 kN), 20032 (2000 kN), 25032 (2500 kN), 32032 (3200 kN)
• Общие размеры: Длина гиба 3200 mm; Расстояние между колоннами 2600 mm; Глубина горла 400 mm
• Ход и открытие: Ход ползуна 200 mm (250 mm для некоторых моделей); Высота открытия 480–500 mm в зависимости от модели
