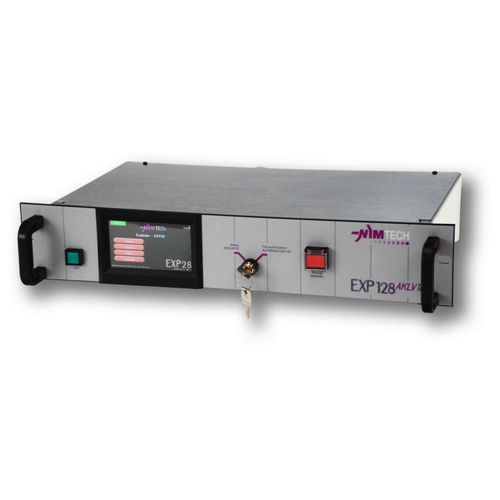

Испытательное устройство электробезопасности EXP128

напряжениятокас управлением от компьютера

Обзор
Высокоэнергетическое исполнение, 5A/10A/25A/40A, 1 канал, до 300 секунд (в зависимости от значения тока и периода импульса). Эти устройства предназначены для проверок на производственных линиях и в лабораториях, где критична безопасность пользователей. Серия EXP128 спроектирована для генерации импульсов постоянного тока, длительность и амплитуда которых регулируются на пиротехнических элементах, что позволяет контролировать вовлекаемую энергию. Благодаря современному дизайну используются такие технологии, как сенсорный экран и подключение по Ethernet. Устройства полностью цифровые и управляемые.

Основные характеристики

• 100µS–300S – 100mA – 5A/10A/25A/40A – 1 канал (возможность каскадирования для построения 4/6… каналов)
• Управление по RS232 или Ethernet
• Варианты корпуса: 19" 2U рейковый или настольный шкаф
• Программируемый ток и время
• Плавающая линия поджига (изолированная)
• Независимые или связанные каналы, аналоговые выходы 0-10V
• Изолированные копии тока и напряжения
• 6 независимых режимов запуска на каждом канале
• 4 индивидуально настраиваемых синхронизирующих выхода
• Настраиваемые функции (вход с задержкой, обнаружение разрыва нагрузки и т.д.)

Внутреннее оборудование

• Встроенный пиротехнический омметр безопасности
• Генератор импульсов постоянного тока
• Разрядные цепи (ESD) для линий поджига
• Устройства безопасности: ключ, защищенная кнопка, внешний вход безопасности для контактов дверей/барьеров
• Цепь безопасности, изолирующая линию поджига вне условий безопасности

Типичные применения

• Лабораторные испытания
• Bruceton-тесты и характеристика инициаторов
• Испытания типа AK LV-16
• Контроль производства

Характеристики / технические спецификации

• Модель: EXP128
• Высокоэнергетическое исполнение с выбираемыми токами поджига: 5 A, 10 A, 25 A, 40 A
• Длительность импульса: от 100 µs до 300 s (макс. длительность зависит от значения тока и периода импульса; пример: 2 A макс. при 2 Ω)
• Программируемая амплитуда тока и время импульса
• Генерация импульсов постоянного тока с регулируемой амплитудой и временем
• Интерфейсы управления: RS232 и Ethernet; доступен сенсорный экран
• Форм-факторы: 19" 2U рейковый или настольный шкаф
• Плавающая (изолированная) линия поджига и изолированные выходы для мониторинга тока/напряжения
• Аналоговые выходы: 0-10 V
• Множество режимов запуска: 6 независимых режимов на канал; 4 настраиваемых синхро-выхода
• Возможность каскадирования для построения многоканальных систем (4, 6... каналов)
• Встроенные функции безопасности: пиротехнический омметр, ESD-разрядные цепи, ключ, защищенная кнопка, внешний вход безопасности, цепь изоляции линии поджига
• Настраиваемые функции: вход с задержкой, обнаружение разрыва нагрузки и т.д.
