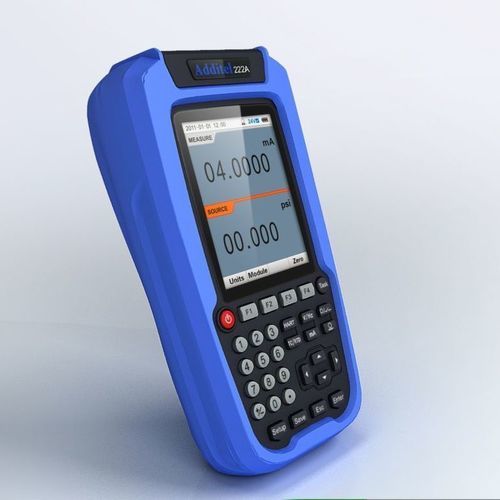

Многофункциональный калибратор ADT 222

для сигналов в мАтокадавления

Обзор
Ультракомпактный и простой в использовании благодаря интерфейсу в стиле смартфона, ADT 222 — это документируемый многофункциональный калибратор для источников, моделирования и измерения давления, температуры и электрических сигналов. Сохранение данных о предстоящих и выполненных калибровках делает устройство пригодным для комплексных решений "под ключ".

Функции

• Генерация, моделирование и измерение: мВ, мА, Ом, RTD, термопары, частота и импульсы.
• Моделирование и измерение 13 типов термопар и 11 RTD для калибровки передатчиков и регистраторов температуры.
• Измерение и генерация давления с помощью цифровых модулей PM160 (диапазон -1 bar — 700 bar).
• Питание петли 24 В.
• Одновременное считывание/выход.
• Автоматическое тестирование переключателя (switch).
• Прямоугольные сигналы.
• Генерация импульсов и частотных сигналов для калибровки счетчиков и сумматоров.

Компенсация холодного спая

• Внутренний эквивалентный блок для компенсации холодного спая термопар.
• Резистивный измерительный элемент с гибким кабелем, установленный в эквивалентном блоке; съемный для калибровки по ледяной точке пользователем.

Дисплей и интерфейс

• Цветной TFT‑дисплей 3.5".
• Многоязычный интерфейс: английский, немецкий, французский, итальянский, испанский, португальский, упрощенный китайский.

Документооборот и автоматизация

• Управление информацией об испытываемом приборе.
• Настройка автоматизированных процедур калибровки: выполнение теста, расчет погрешностей, отображение и сохранение результатов в памяти, указание точек вне допуска.
• Функции As found / As left для записи и документирования результатов.
• Загрузка задач и результатов.
• Функция "Snapshots" для захвата и сохранения выполненных работ.

Прочность и защита

• Прочное исполнение, адаптированное для суровых условий; прошло испытание падением с 1 м.
• Защита от неправильного использования: выдерживает до 30 V на разъемах и до 1 A на гнездах без повреждений; автоматическое восстановление при снятии напряжения/тока.

Батарея

• Перезаряжаемая Li‑ion батарея обеспечивает до 15 часов непрерывной работы (сокращенная автономность при использовании функции 24 V).
• Пользовательская заменяемая батарея.

Комплектация

• Сетевой адаптер 110V/220V.
• Перезаряжаемая Li‑ion батарея (в комплекте).
• Испытательные провода (2 комплекта, 4 шт.).
• Шунтирующий кабель (комплект из 2 шт.).
• Руководство пользователя.
• Калибровочный сертификат с прослеживаемостью NIST.

Примечание
Линейка цифровых модулей давления PM160 обеспечивает измерения абсолютного, избыточного и вакуумного давления в диапазоне -1 bar — 700 bar с типичной заявленной точностью 0,025% полной шкалы, включая годовую стабильность и неопределенность калибровки.

Характеристики / Технические данные

• Электрические измерения (снятие): постоянное напряжение ±75,0000 mV / ±30,0000 V, разрешение 0.11 µV / 0.1 mV, точность 0.01% F.S. + 3.75 µV / 0.01% F.S. + 1.5 mV.
• Постоянный ток: ±30,0000 mA, разрешение 0.1 µA, точность 0.01% F.S. + 1.5 µA.
• Сопротивление (измерение): до 400 000 Ω, разрешение 1 mΩ (2/3/4‑проводн.), точность до 0.01% F.S. + 0.02 Ω в зависимости от режима.
• Частота: 1 до 50 000.0 Hz, разрешение 0.1 Hz, точность 0.005% F.S. + 1 Hz.
• Импульсы: 0 до 999 999, разрешение 1.
• Предел switch: напряжение switch +3 V до +24 V.
• Точность при выдаче: источник напряжения DC -10,000 до 75,000 mV / 0 до 12,0000 V, разрешение 1 μV / 0.1 mV, тип. точность 0.02% F.S. + 4.25 µV / 0.02% F.S. + 0.6 mV. Источник тока DC 0 до 22,000 mA, разрешение 1 μA, точность 0.02% F.S. + 1.1 µA.
• Давление: цифровые модули PM160, диапазоны -1 bar до 700 bar, типичная точность 0.025% F.S. (–10°C до 50°C, годовая стабильность, неопределенность калибровки включена).
• Термопары: измерение и моделирование многочисленных типов (S, R, B, K, N, E, J, T и т.д.) с диапазонами и точностями согласно IEC 584 / ASTM / DIN.
• RTD: поддержка Pt10, Pt100, Pt500, Pt1000, Pt200 (совместимость и точности согласно IEC 751 и вариациям).
• Окружение: рабочая температура -10°C до 50°C; хранение -20°C до 60°C; влажность <90% без конденсации.
• Безопасность: маркировка CE.
• Соединения: гнезда Ø4 mm и миниатюрный разъем для термопары; интерфейс RS232 - DB9.
• Дисплей: 3.5" цветной TFT.
• Габариты / Масса: 100 x 192 x 52 mm; 0,7 кг.
• Питание / Зарядка: перезаряжаемая Li‑ion батарея (в комплекте) или адаптер 10 V DC; заряд через сетевой адаптер 220 V.
• Время работы от батареи: 15 часов (непрерывно, зависит от использования функции 24 V).
