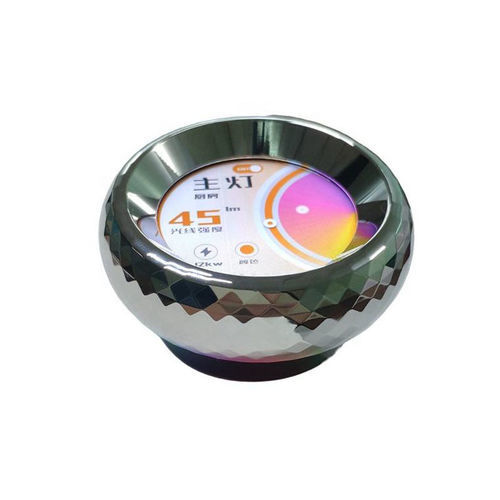

Блок индикации TFT LCD ASK0153NA01N3636R06C01

цветной360x360для датчика

Обзор продукта
1,53-дюймовый трансмиссивный круглый TFT LCD модуль для устройств с панельным монтажом. Включает драйверный MCU и память WINBOND; связь через UART 4-контактный интерфейс. Модель: ASK0153NA01N3636R06C01, Бренд: ASK.

Ключевые характеристики

• Дисплей: 1,53" трансмиссивный круглый TFT (диаметр 40 мм)
• Разрешение: 360 × 360 пикселей
• Яркость: 200 nit
• Сигнальный интерфейс: 4 контакта (UART)
• Драйвер MCU: AT32F415CBT7
• Память: WINBOND
• Температура работы: -20℃ до 70℃
• Крепление: панельный монтаж
• Применение: «умный дом» и встроенные интеллектуальные устройства
• Модель / Бренд: ASK0153NA01N3636R06C01 / ASK

Интеграция и электрический интерфейс

• Основная связь: UART через 4-контактный разъем (MCU-интерфейс)
• На плате установлен драйверный MCU для управления дисплеем и встроенной интеграции
• Перед интеграцией проверьте распиновку разъема и посадочный размер PCB на изображениях

Условия эксплуатации и механика

• Диаметр экрана: 40 мм (1,53") — подходит для круглых вырезов и панельного монтажа
• Диапазон эксплуатации: -20℃ до 70℃ для промышленных и потребительских условий
• Трансмиссивный режим TFT, рассчитан на использование с фронтальной подсветкой

Упаковка и доставка

• Единица продажи: один предмет
• Размер упаковки: 16 x 10 x 8 см
• Брутто вес: 0,100 кг

Изображения продукта
На странице представлены несколько галерейных и детальных изображений с видом спереди, сбоку, PCB/разъемов и примерами установки для поддержки механической и электрической интеграции.
