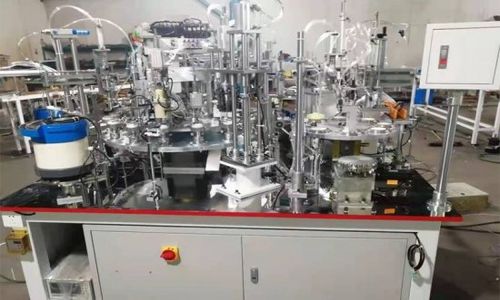

Автоматическая сборочная машина CX-LED

для промышленного применения

Технические параметры автоматической сборочной машины светодиодных лампочек A Первое. Обзор всей машины 1. Автоматическая машина для сборки светодиодных ламп может удовлетворить требования по сборке ламп A60. Внешний размер машины составляет 2900*2800*1000, и требуется один оператор. Производительность оборудования составляет 1500PCS/ч, а коэффициент производственной квалификации всей машины может достигать 99%. 2. Автоматическая сборочная машина имеет 16 станций для сборки, и 8 станций для склеивания и прессования крышек. Кулачковый делитель оснащен одним двигателем и одним редуктором для прерывистого движения, а процесс станции использует программирование PLC для управления цилиндрическим манипулятором для завершения работы. Каждый процесс разделен разумное время и легко регулируется. Сенсорный экран PLC реализует взаимодействие человек-компьютер, которое является простым и легким в освоении. Во-вторых, описание технологического процесса 1 Один человек помещает плату источника света и чашку лампы на конвейерную цепь станций прессования платы источника света. 2 После того, как два человека с обеих сторон конвейерной ленты загрузочной чашки лампы нанизывают краевую проволоку и помещают их обратно в станцию конвейерной ленты. 3 В конце конвейерной ленты загрузки чашки лампы, оснащенной манипулятором, поместить чашки лампы на фиксированную станцию сборочной линии. 4 Поверните пластину станции, чтобы последовательно завершить процессы укладки проволоки, установки основания, резки и гибки проволоки, установки заклепок, запрессовки заклепок, проверки мощности освещения и блокировки основания.
