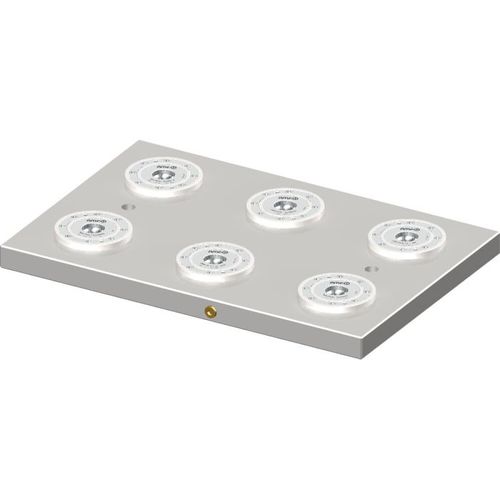

Зажимная станция с гидравлическим приводом 424119

Краткое описание

• Разблокировка гидравлическая
• Размер зажимных модулей: KH20
• Рабочее давление при открытии: 50 - 60 bar
• Опорная поверхность модулей: нержавеющая и закалённая сталь
• Основание: сталь, не закалённая
• Повторяемость: < 0,005 мм

Варианты (фрагмент)
Артикул | Размер | Сила втягивания/закрытия [kN] | Удерживающая сила* [kN] | Вес [kg] | Ваша цена
424119 | KH20 | 6 x 20 | 6 x 55 | 72,4 | не указана
426734 | KH10 | 6 x 10 | 6 x 25 | 17,5 | не указана
426759 | KH40 | 6 x 40 | 6 x 105 | 178,5 | не указана

Габариты (вариант 424119)
A: 396 mm
B: 596 mm
HA: 10 mm
K: 18 mm
L: 50 mm
L1: 200 mm
L2: 566 mm
L3: 366 mm
ØN: 20 mm
R: G1/4
S: 48 mm
SM: 200 mm

Примечания

• По требованию в основание могут быть выполнены крепёжные отверстия по вашим указаниям.
• Подходящая быстросъёмная муфта: арт. 427872 (гнездо) и 427856 (вилка).
• Пожалуйста, ознакомьтесь с инструкцией по монтажу.
• По запросу: другие размеры, основные размеры и количество устанавливаемых модулей зажима.

CAD / Загрузки

• 3D CAD модели (встроенный CAD‑просмотрщик / доступно для скачивания).
• PDF‑технический лист (англ.) доступен.

Технические характеристики

• Артикул: 424119
• Тип продукта: зажимная станция
• Режим работы: гидравлический
• Размер модуля: 20 (KH20)
• Сила втягивания/закрытия [kN]: 20 (на модуль, напр. 6 x 20 для 6‑секционной версии)
• Удерживающая сила [kN]: 55 (на модуль, напр. 6 x 55 для 6‑секционной версии)
• Рабочее давление при открытии: 50 - 60 bar
• Опорная поверхность модулей: нержавеющая и закалённая сталь
• Основание: сталь, не закалённая
• Повторяемость: < 0,005 мм
• Вес (вариант 424119): 72,4 kg
• Габариты (вариант 424119): A=396 mm, B=596 mm, HA=10 mm, K=18 mm, L=50 mm, L1=200 mm, L2=566 mm, L3=366 mm
• Подсоединение: R = G1/4
• EAN: 4020772424114
• CTN (таможенный код): 84662020
• REACH: yes (Валидация: 14.06.2023)
• ROHS: yes
• Примечание по обслуживанию: см. печатные и онлайн‑материалы или прилагаемое руководство по эксплуатации
