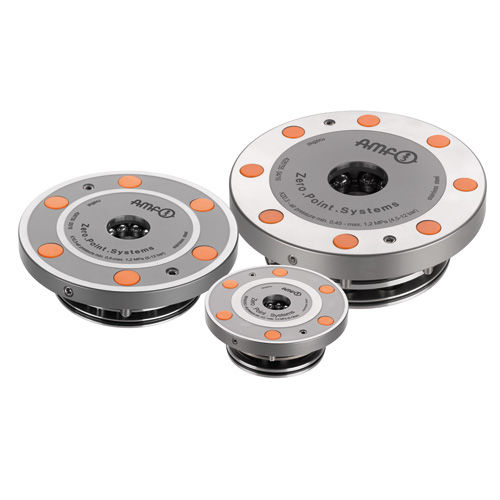

Круглый зажимной цилиндр в нулевой точке 6206LA

Монтаж зажимного модуля круглого сечения Пневматическое отверстие. Пневматическая продувка. Рабочее давление открытия: K5.3 мин. 5 бар - макс. 12 бар K10.3 мин. 5 бар - макс. 12 бар K20.3 мин. 4.5 бар - макс. 12 бар Крышка и поршень закалены. Точность повтора < 0,005 мм. Применение: Система зажима с нулевой точкой для оптимального зажима во время наладки во время резки и без нее. Записка: Установочный зажимной модуль имеет высокое усилие прижима, вытягивания и блокировки. Он открывается пневматически (1) и механически блокируется под действием силы пружины. Последующее отсоединение напорных трубопроводов возможно в любое время (модуль не находится под давлением). Зажимной модуль с системой управления продувкой и опорой имеет два соединения: 1x пневматическое отверстие (1), 1x пневматическое. продувка и контроль поддержки (3). (Пневматическое управление продувкой и опорой может быть подключено дополнительно.) * Соблюдайте инструкции по монтажу. По запросу - Схемы монтажа
