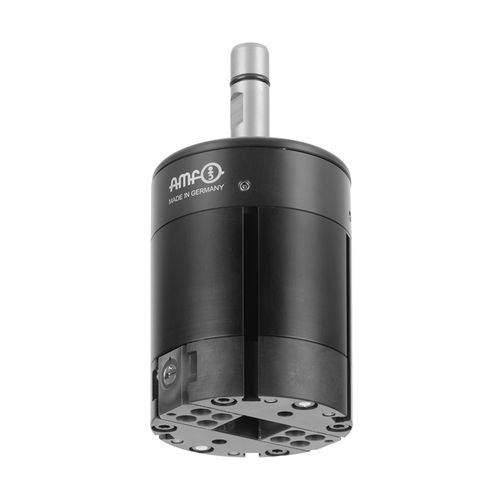

Захват без компенсатора, гидравлический
Для перемещения деталей в станке.
Захват обеспечивает полностью автоматическую смену заготовок в процессе обработки на станке. Он заменяется из инструментального магазина фрезерного станка и обеспечивает перемещение заготовки между накопителем деталей и зажимным устройством. Он приводится в действие с помощью охлаждающего смазочного воздуха, который подается через шпиндель станка. Захват закрывается гидравлически, а открытие происходит под действием силы пружины.
В зависимости от используемого станка и рабочего давления смазочно-охлаждающей жидкости имеются три предварительно сконфигурированных захвата. Обратите внимание на минимальное и максимальное рабочее давление.
Примечание:
- Макс. допустимая скорость: 20 [об/мин]
- Подходит для патронов с седлом Weldon и гидравлическим расширением
- Рассчитан на температуру окружающей среды от 0°C до 60°C
- Транспортировка заготовок весом не более 8 кг
- В стандартный комплект поставки входят три сменных уплотнения
- Доступны в двух исполнениях для заготовок размером не более 50 мм или 70 мм
- Усилие захвата можно легко регулировать с помощью дросселей и тем самым адаптировать к соответствующим требованиям заготовок
- Легко заменяемые захватывающие вставки для обработки заготовок различной геометрии
- Простая реализация безлюдных смен, что означает более высокую загрузку станка и большую гибкость
- Значительное сокращение времени переналадки для малых и средних партий изделий
Захват AMF является победителем конкурса GERMAN DESIGN AWARD 2018.
---
