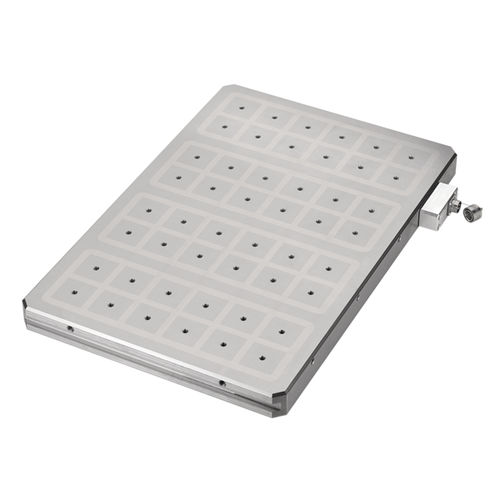

Квадратная фиксирующая пластина 2950-50
магнитная

квадратная фиксирующая пластина
квадратная фиксирующая пластина
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Форма
квадратная
Другие характеристики
магнитная

Описание

Магнитный патрон с технологией квадратных полюсов в моноблочном исполнении и очень сильным усилием удержания. Для позиционирования, зажима и обработки намагничиваемых материалов. В сочетании с удлинителями полюсов особенно подходит для 5-сторонней обработки заготовок. Магнитный патрон с металлической поверхностью. Эта специальная и высококачественная конструкция позволяет достичь самых сильных усилий удержания в технологии магнитного зажима с квадратными полюсами. Максимальная заявленная сила удержания указана при полном распределении всех полюсов. Особым преимуществом является низкая конструкция 43 мм. Благодаря этому собственный вес очень мал и значительно снижает нагрузку на стол станка. В случае возможного повреждения поверхности, ее можно доработать до 4 мм, чтобы восстановить исходное качество поверхности. Магнитные патроны имеют допуск по высоте + / - 0,02 мм в поставляемом состоянии, но по запросу в любое время может быть предложен еще меньший допуск по высоте. Штекерный контакт для блока управления представляет собой водостойкий штекер с защитным кожухом. Оптимальные усилия зажима достигаются при толщине заготовки и материала более 12 мм. С обеих сторон торцов имеется зажимной паз для крепления к столу станка. В магнитный патрон также могут быть встроены монтажные отверстия. Для этого требуется план сверления в AMF. Внутренняя резьба M8 для крепления удлинителя полюса расположена непосредственно по центру - без резьбовой втулки - в каждом полюсе.

---

Каталоги

MAGNETIC CLAMPING SYSTEMS
MAGNETIC CLAMPING SYSTEMS
20 Страницы
