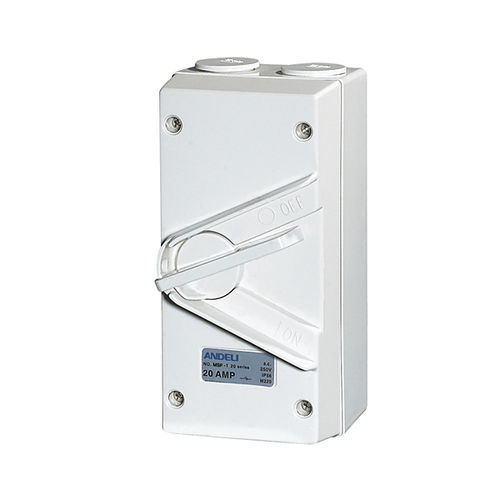

Переключатель с рычагом UKF series

2 полюса3 полюсапрочный

1. Приложение Серия изолирующих выключателей UKF с защитой от погодных условий представляет собой надежный ассортимент выключателей, подходящих практически для любого внешнего применения. В ассортимент входят симметричные, двух- и трехполюсные выключатели от 20 до 80 ампер. Механизм крепления на основание обеспечивает более легкое оконцовывание и большее пространство для проводки. Размеры выключателей 165 мм x 82 мм при общей высоте 85 мм. Соединительные шины фиксированной земли и нейтрали с двойными зажимными винтами на туннель обеспечивают одинаковую длину зачистки и надежное зажимание для всех кабелей. Размеры клеммного отверстия 5-6 мм. Функцией безопасности при монтаже выключателей на металлических конструкциях являются изоляционные колпачки, закрывающие крепежные винты основания для полной защиты от любых кабелей, находящихся под напряжением. Каждый блок поставляется с резьбовыми заглушками для кабелепроводов и редукторами для простого подключения к кабелепроводам диаметром 25 или 20 мм и с винтовыми колпачками. Винтовые колпачки должны быть вставлены для обеспечения IP-статуса. Ударопрочное основание и крышка выдержат самые сильные удары практически при любой установке. Обе секции герметизированы уплотнительной прокладкой. Для обеспечения безопасности предусмотрено отверстие диаметром 7 мм для навесного замка рычага в положении OFF. Глубоко замурованные барьеры защищают рычаг управления от физического насилия или случайного переключения. Все устройства соответствуют стандарту IEC60947-3. Шахты, и, Энергетика, Юг, Австралия, Approvais. Стандартный цвет - серый и белый. 1.Кабели, вставляемые и выпускаемые сверху. 2.Вход и выход из-под земли. 3.Вход и выход прямо через выключатель. 4.Два 25-миллиметровых задних нокаута отлиты в основании для поверхностного монтажа со скрытой проводкой. Двойные 25-миллиметровые резьбовые кабельные вводы сверху и снизу (до 55 ампер.) позволяют четыре способа поверхностного монтажа выключателя.
