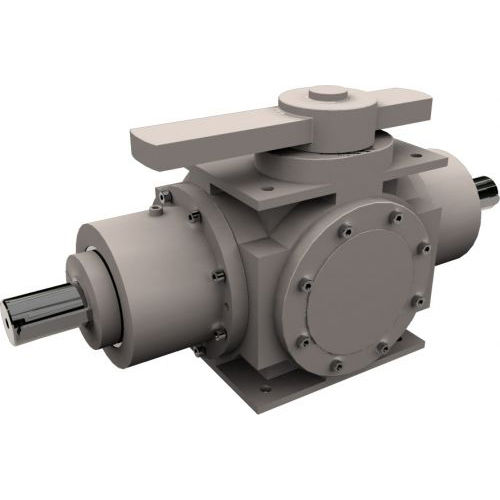

Зубчатое сцепление BD series

пневматическоев одном положении

Эти муфты используются там, где различные секции машины должны быть сначала отсоединены от приводного механизма, а затем снова присоединены, сохраняя при этом фазовое или угловое соотношение, существовавшее до отсоединения. Они часто используются в линейных валах, между печатными узлами офсетной печатной машины и для разъединения определенных узлов на финишной линии. Устройство состоит из двух челюстей, установленных на отдельных валах, каждый из которых опирается на два подшипника и заключен в прочные чугунные корпуса. Такой тип конструкции обеспечивает отказоустойчивое разъединение (устройство не заблокируется, если произойдет сбой в режиме разъединения). Однопозиционное зацепление достигается за счет наличия двух зубьев с немного отличающимися размерами. Кроме того, устройство обеспечивает минимальный люфт и максимальную жесткость при кручении за счет использования высокопрочной, закаленной и шлифованной хромомолибденовой легированной стали для губок и скользящих элементов переключения. Муфта приводится в действие дистанционно с помощью пневматического цилиндра и концевых выключателей, поставляемых в комплекте, или вручную с помощью рычага переключения. Шарикоподшипники и витоновые уплотнения используются для работы при более высоких скоростях и температурах. Характеристики Включение/выключение печатных узлов на офсетной печатной машине Включение/выключение одной части машины из состояния покоя
