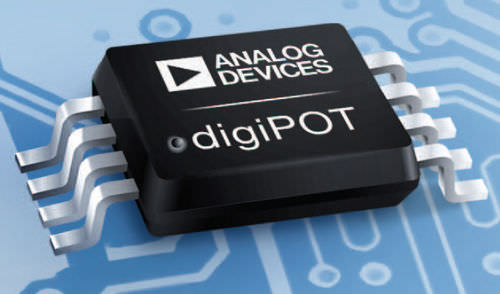

Потенциометр SMD AD5144

с ручным управлениемцифровойдля электронного оборудования

Потенциометры AD5124/AD5144/AD5144A представляют собой энергонезависимое решение для 128-/256-позиционных приложений регулировки, обеспечивая гарантированно низкую погрешность допуска резистора ±8% и плотность тока до ±6 мА на выводах Ax, Bx и Wx. Низкий допуск резистора и низкий номинальный температурный коэффициент упрощают работу с открытым контуром, а также с приложениями, требующими согласования допусков. Режим линейной настройки усиления позволяет независимо программировать сопротивление между выводами цифрового потенциометра, через резисторы RAW и RWB, обеспечивая очень точное согласование резисторов. Высокая полоса пропускания и низкий уровень общих гармонических искажений (THD) обеспечивают оптимальные характеристики для сигналов переменного тока, что делает эти устройства пригодными для разработки фильтров. Низкое сопротивление резисторов (всего 40 Ом) на концах массива резисторов позволяет подключать их "вывод в вывод". Значения резисторов могут быть установлены через SPI-/I2C-совместимый цифровой интерфейс, который также используется для считывания содержимого регистра резисторов и EEPROM. AD5124/AD5144/AD5144A выпускаются в компактном 24-выводном корпусе LFCSP размером 4 мм × 4 мм и 20-выводном корпусе TSSOP. Микросхемы гарантированно работают в расширенном промышленном диапазоне температур от -40°C до +125°C. ПРИМЕНЕНИЯ Регуляторы яркости и контрастности ЖК-панелей Программируемые фильтры, задержки и постоянные времени Программируемые источники питания AD5144-EP поддерживает оборонные и аэрокосмические приложения (AQEC). Характеристики варианты сопротивления 10 кОм и 100 кОм Допуск на резистор: максимум 8% Ток стеклоочистителя: ±6 мА Низкий температурный коэффициент: 35 ppm/°C Широкая полоса пропускания: 3 МГц Быстрое время запуска < 75 мкс Линейный режим установки усиления Работа от одного и двух источников питания Независимое питание логики: 1.8...5.5 В
