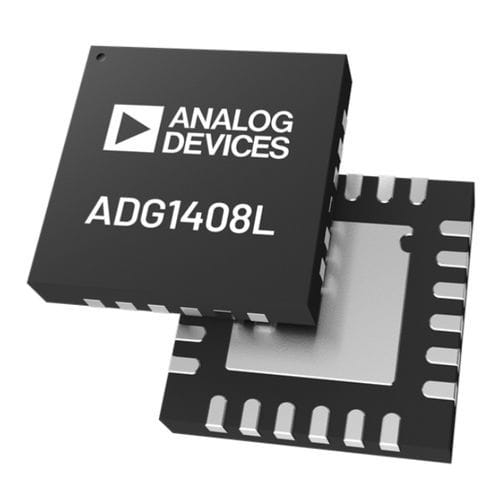

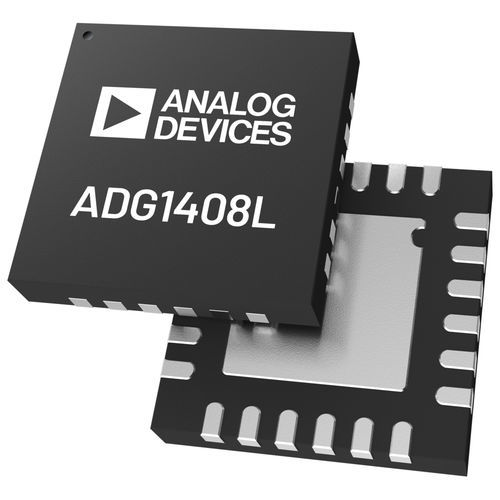

Аналоговый мультиплексор ADG1408L

для использования в телекоммуникацияхмногоканальный

ADG1408L представляет собой монолитный восьмиканальный аналоговый мультиплексор на основе iCMOS®. ADG1408L переключает один из восьми входов на общий выход, что определяется 3-разрядными двоичными адресными линиями A0, A1 и A2. Вход EN используется для включения и выключения устройства. В выключенном состоянии все каналы выключены. Во включенном состоянии каждый канал одинаково хорошо проводит сигнал в обоих направлениях и имеет диапазон входных сигналов, простирающийся до питающих напряжений. Внешний низковольтный источник питания VL обеспечивает гибкость управления нижней логикой. ADG1408L соответствует стандартам JEDEC 1,2 В и 1,8 В. ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ИЗДЕЛИЯ типовое сопротивление включения 4 Ом при 25°C и при двойном питании ±15 В. 0.типовая скважность сопротивления включения 5 Ω при 25°C и двойном питании ±15 В. Питание VL для совместимости с низкими логическими уровнями. Совместимость со стандартом JEDEC для логических уровней 1,2 и 1,8 В. Гарантированное отключение при плавающих цифровых входах. 24-выводной корпус LFCSP размером 4 мм × 4 мм. ПРИМЕНЕНИЯ ПЛИС и микроконтроллерные системы Релейная замена Маршрутизация аудио- и видеосигналов Автоматическое тестовое оборудование Системы сбора данных Коммуникационные системы 4.максимальное сопротивление включения 7 Ω при 25°C при двойном питании ±15 В 0.типичная плоскостность сопротивления включения 5 Ом при 25°C при двойном питании ±15 В Полная спецификация при ±15 В, +12 В и ±5 В Питание VL для совместимости с низкими логическими уровнями 1.соответствие стандарту JEDEC 8 В (JESD8-7A) 1.2 В в соответствии со стандартом JEDEC (JESD8-12A.01) Работа в режиме "рельс в рельс Переключение по принципу "прерывание перед выполнением 24-выводной, 4 мм × 4 мм LFCSP
