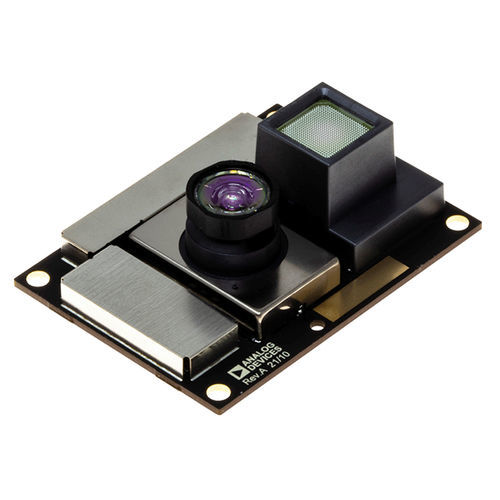

Датчик-лидар TOF ADTF3175

высокое разрешение3D

ADTF3175 - это полноценный времяпролетный (ToF) модуль для 3D-систем глубинного зондирования и технического зрения высокого разрешения. Основанный на ADSD3100, 1-мегапиксельном КМОП-изображении с непрямым временным пролетом (iToF), ADTF3175 также включает объектив и оптический полосовой фильтр для изображения, источник инфракрасной подсветки с оптикой, лазерный диод, драйвер лазерного диода и фотодетектор, флэш-память и регуляторы питания для формирования локальных напряжений питания. Модуль полностью откалиброван в нескольких режимах дальности и разрешения. Для завершения работы системы определения глубины необработанные данные изображения, полученные от ADTF3175, обрабатываются внешним процессором хост-системы или провайдером глубины. Выходные данные изображения ADTF3175 электрически подключаются к хост-системе через 4-полосный интерфейс MIPI, Camera Serial Interface 2 (CSI-2) Tx. Управление программированием и работой модуля осуществляется через 4-проводные последовательные интерфейсы SPI и I2C. Размеры модуля ADTF3175 составляют 42 мм × 31 мм × 15,1 мм, а диапазон рабочих температур - от -20°C до 65°C. ПРИМЕНЕНИЯ Системы машинного зрения Робототехника Автоматизация зданий Системы дополненной реальности (AR) Характеристики 1024 × 1024 ToF-изображение с пикселями 3,5 мкм × 3,5 мкм поле зрения 75 × 75 градусов (FOV) Узел объектива формирователя изображения с полосовым фильтром 940 нм Узел подсветки с поддержкой безопасности для глаз 4-канальный интерфейс MIPI CSI-2 Tx, 1,5 Гбит/с на каждую полосу 4-проводной последовательный интерфейс SPI и 2-проводной последовательный интерфейс I2C NVM (флэш-память) для последовательности загрузки модуля Регуляторы питания для локального изображения и осветительных шин Калиброванные режимы с разрешением 1024 × 1024 и 512 × 512
