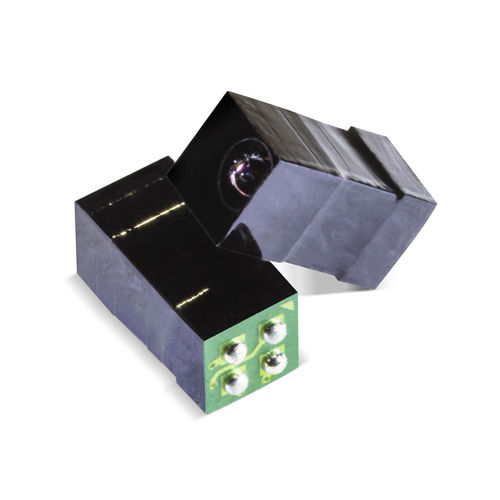

Миниатюрный КМОП-датчик изображения
Характеристики
Площадь 1 мм x 1 мм с 4 контактными площадками
Частота кадров 43-62 кадров в секунду @ разрешение 249x250
Возможность передачи сигнала через эндоскоп длиной до 3 м
Разработан с упором на экономическую эффективность
3-микронный высокочувствительный пиксель с разрешением 62 тыс. пикселей (125 тыс. для стереомодуля)
Преимущества
Разработано для самых жестких требований ограниченного пространства
Гладкое и точное изображение
Дальность действия
Доступное по цене одноразовое применение
Видеть невидимое
Параметры продукта
Разрешение [кП]: 62
Размер пикселя [мкм]: 3
Размер [мм2]: 1
Тип затвора: Rolling
Частота кадров [кадр/с]: 62
Выходной интерфейс: LVDS 1x 38 Мбит/с
Вариант: Моно, RGB
Упаковка: 2x2 SGA или модуль с кабелем
Особенности: Модуль со встроенной оптикой
Общее описание
NanEye - это миниатюрный датчик изображения для приложений, где размер является критическим фактором. Способность головки камеры передавать сигнал по кабелю длиной до 3 м делает ее идеальным компонентом для эндоскопов минимального диаметра.
Имея площадь всего 1 ммx1 мм, он обладает разрешением 249x250 с высокочувствительным пикселем 3um x 3um rolling shutter. Датчик имеет высокую частоту кадров от 43 до 62 кадров в секунду, регулируемую в зависимости от источника питания.
Датчик включает 10-битный АЦП и битовый последовательный интерфейс данных LVDS.
Линия данных является полудуплексной, что позволяет передавать конфигурацию на датчик при кадровом торможении.
---
