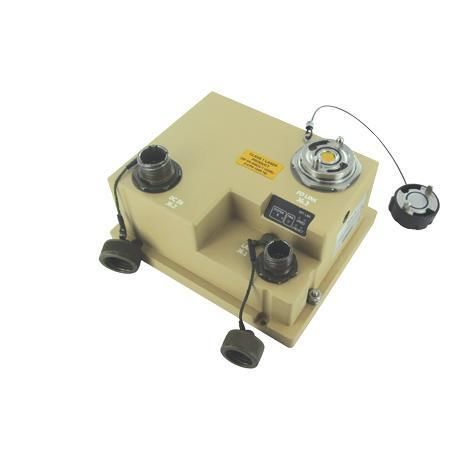

Оптический блок интерфейса RES-GMC-1M-FORC

Ethernetоптического волокнамощности

Обзор Медиаконвертер для оптоволокна Amphenol Socapex RES-GMC-1M-FORC — это MIL‑STD Ethernet‑конвертер, разработанный для расширения волоконно‑оптических линий на поле боя и дистанционного управления оборудованием по оптическим каналам. Устройство использует CTOS Expanded‑Beam (STANAG 4290) и соответствует MIL‑STD‑461E (ЭМИ), MIL‑STD‑810F/GM (экология), MIL‑STD‑1275 и MIL‑STD‑704A (защита питания). В режиме источника питания через блок B может быть подано до 100 A.

Ключевые особенности

• Прочный медиаконвертер для оптоволокна / немаршрутизируемый Ethernet‑коммутатор
• Дистанционное управление по волокну для развернутых систем
• Интерфейсы Expanded‑Beam CTOS (STANAG 4290)
• Военные стандарты ЭМИ и среды: MIL‑STD‑461E, MIL‑STD‑810F/GM
• Стандарты защиты питания: MIL‑STD‑1275, MIL‑STD‑704A
• Несколько вариантов питания: DC, AC и режимы PoE
• Выходная мощность: до 100 A через блок B

Применение

• Развертывание и расширение тактических оптоволоконных сетей
• Дистанционное управление и мониторинг полевого оборудования
• Наблюдение, защита периметра и коммуникации C5ISR
• Интеграция в коммуникационные системы транспортных средств и укрытий

Питание и варианты подачи питания

• Вход 18–32 V DC
• Вход 90–265 V AC (47–65 Hz)
• Power over Ethernet (PoE) как Powered Device: получает 48 V от LAN1
• Может работать как Power Source Equipment: принимает 18–32 V DC и обеспечивает 48 V DC для терминального устройства

Особенности оптической линии Оптический бюджет мощности определяется разницей между выходной мощностью передатчика и чувствительностью приёмника (в dB). Потери вносят пары разъёмов и тип/длина кабеля. Максимальная дальность зависит от типа волокна (одномодовое или многомодовое), скорости передачи данных, стандартов и оптического бюджета. Планируйте бюджет линии для надёжной работы в полевых условиях.

Эксплуатация RES-GMC-1M-FORC функционирует как немаршрутизируемый plug‑and‑play Ethernet‑медиаконвертер с оптическими портами и поддерживает дистанционное управление по оптическому каналу при интеграции с совместимым управляющим оборудованием.

Технические характеристики

• Модель: RES-GMC-1M-FORC
• Производитель: Amphenol Socapex
• Дистанционное управление: по волокну
• Expanded Beam: CTOS (STANAG 4290)
• Соответствие: MIL‑STD‑461E, MIL‑STD‑810F/GM, MIL‑STD‑1275, MIL‑STD‑704A
• Входы питания: 18–32 V DC, 90–265 V AC, опции PoE
• Выходная способность: до 100 A через блок B
• Тип: прочный медиаконвертер для оптоволокна / немаршрутизируемый Ethernet‑коммутатор
