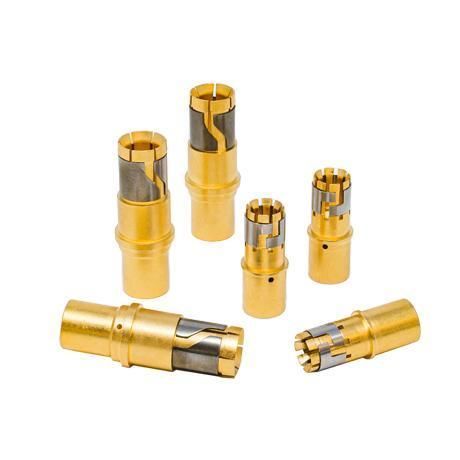

Обжимной электрический контакт Temper-Grip

на пружинедля использования в промышленности

Ключевые характеристики

• До ~40% больший допустимый ток при той же величине контакта по сравнению со стандартными контактами
• Технология Napkin-Ring предотвращает ослабление лапок при повышенных температурах, сохраняя истинный контакт и снижая сопротивление
• Доступны версии с кожухом (hooded) и без кожуха (non-hooded)
• Несколько вариантов завершения контакта; совместимы со стандартными обжимными инструментами (напр., серия M22520 с соответствующими матрицами)
• Опциональный High-Current контакт для оптимизации теплообразования и пропускной способности по току
• Ресурс: 500 циклов соединения/разъединения

Применения

• Разъемы серии MIL-DTL-38999
• Реализации 38999 POWER Series
• Семейства разъемов EN4165 и EN3645 (в зависимости от размера)

Техническая информация
Механика: ресурс 500 циклов соединения/разъединения; стойкость к удару и вибрациям в соответствии с EN3645 / MIL-DTL-38999. Электрические: для максимально допустимого непрерывного тока см. кривые тепловыделения; возможности перегрузки: размер 8 — 92 A в течение 40 с и 460 A в течение 0,6 с; размер 4 — 160 A в течение 40 с и 800 A в течение 0,6 с. Эксплуатационные условия: температурный диапазон непрерывной работы −65°C до +200°C.

Дополнительные сведения о продукте
Пример номера детали: 612793. Совместимость: совместим с MIL-DTL-38999, EN3645, EN4165 в зависимости от размера. Может сочетаться со стандартными контактами или High-Current контактами (тепловыделение и допустимый ток различаются в зависимости от выбора контакта). Версии hooded и non-hooded доступны по запросу.

Технические характеристики

• Название серии: Temper-Grip
• Ресурс: 500 циклов соединения/разъединения
• Рабочая температура: −65°C до +200°C (непрерывно)
• Увеличение тока по сравнению со стандартными контактами: до +40% (референсные значения при использовании High-Current контактов)
• Электрические перегрузки: размер 8 — 92 A (40 с) / 460 A (0,6 с); размер 4 — 160 A (40 с) / 800 A (0,6 с)
• Механика: удар и вибрация согласно EN3645 / MIL-DTL-38999
• Завершение контакта: несколько типов; совместимо со стандартными инструментами опрессовки
• Версии: hooded и non-hooded
• Ключевая технология: конструкция контакта Napkin-Ring для поддержания силы контакта и снижения сопротивления при высоких температурах
• Типичные семейства разъемов: MIL-DTL-38999, EN3645, EN4165 (в зависимости от размера)
