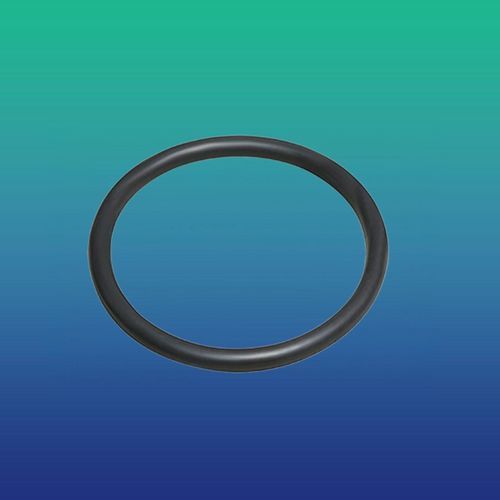

Уплотнитель для пищевой промышленности и для производства напитков DIN Union

Описание продукта
DIN Union обозначает фитинги, соответствующие стандарту DIN 11851. DIN фланцевые уплотнения специально разработаны для таких фитингов и чаще всего используются на насосах, машинах и другом технологическом оборудовании, соответствующем DIN 11851. DIN-унион имеет конический сварной вкладыш, который немного сидит внутри мужской части над уплотнением, обеспечивая правильное выравнивание при затяжке.

Применение

• Пивоварни
• Винодельни
• Молочные предприятия
• Биотехнологии
• Оборудование и насосы пищевой и напитковой промышленности

Сертификаты

• FDA 21 CFR 177.2600
• USP Class VI
• NSF 51 (для Silicone)
• ADI Free
• TSE/BSE Free
• Без меламина
• USFDA DMF # 32561

DIN ФЛАНЦЕВЫЕ УПЛОТНЕНИЯ - Размеры
DN10 | D2 12 mm | D1 20 mm | Высота 4,5 mm | Радиус 2,3 mm
DN15 | D2 18 mm | D1 26 mm | Высота 4,5 mm | Радиус 2,3 mm
DN20 | D2 23 mm | D1 33 mm | Высота 4,5 mm | Радиус 2,8 mm
DN25 | D2 30 mm | D1 40 mm | Высота 5 mm | Радиус 2,8 mm
DN32 | D2 36 mm | D1 46 mm | Высота 5 mm | Радиус 2,8 mm
DN40 | D2 42 mm | D1 52 mm | Высота 5 mm | Радиус 2,8 mm
DN50 | D2 54 mm | D1 64 mm | Высота 5 mm | Радиус 2,8 mm
DN65 | D2 71 mm | D1 81 mm | Высота 5 mm | Радиус 2,8 mm
DN80 | D2 85 mm | D1 95 mm | Высота 5 mm | Радиус 2,8 mm
DN100 | D2 104 mm | D1 114 mm | Высота 6 mm | Радиус 2,8 mm
DN125 | D2 130 mm | D1 142 mm | Высота 7 mm | Радиус 3,5 mm
DN150 | D2 155 mm | D1 167 mm | Высота 7 mm | Радиус 3,5 mm

Физические свойства
Материал | Диапазон твердости (Shore A) | Прочность на разрыв (PSI) | Удлинение (%) | Разрывная прочность | Стойкость к сжатию (%) | Минимальная температура (°C) | Максимальная температура (°C)
EPDM | 40–90 | 500–2,500 | 100–700 | Удовл. до Хорошо | Плохо до Отлично | -60 | 260
FKM | 60–90 | 500–2,000 | 150–350 | 15 | 5–40 | -25 | 400
CR | 40–90 | 500–3,000 | 100–800 | Хорошо до Отлично | Плохо до Хорошо | -45 | 260
NBR | 40–90 | 200–3,500 | 200–650 | 10 | 15–35 | -40 | 250
FFKM | 60–70 | 1,450–2,900 | 125–250 | — | 15–40 | -67 | 626
Silicone | 10–90 | 200–1,500 | 200–700 | 15 | 15–25 | -100 | 626

Характеристики / Технические данные

• Название продукта: DIN Union Gaskets
• Производитель / Бренд: Ami Polymer Pvt. Ltd.
• Предназначено для: фитингов DIN, соответствующих стандарту DIN 11851
• Примечание по конструкции: конический сварной вкладыш слегка заходит внутрь мужской части для обеспечения выравнивания при затяжке
• Доступные материалы: Silicone, EPDM, CR (хлоропрен), NBR (нитрил), FKM (Viton), FFKM
• Доступен вариант прокладки, обнаруживаемый металлоискателем, для предотвращения загрязнений в пищевой, напитковой и фармацевтической отраслях
• Сертификаты / Одобрения: FDA 21 CFR 177.2600; USP Class VI; NSF 51 (для Silicone); ADI Free; TSE/BSE Free; Без меламина; USFDA DMF # 32561
• Применение: пивоварни, винодельни, молочные предприятия, биотех, оборудование и насосы пищевой и напитковой отрасли
• Доступные размеры DIN: DN10, DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150
• Предоставлены диапазоны физ. свойств по материалам (твердость, прочность на разрыв, удлинение, разрывная прочность, деформация при сжатии, температуры)
