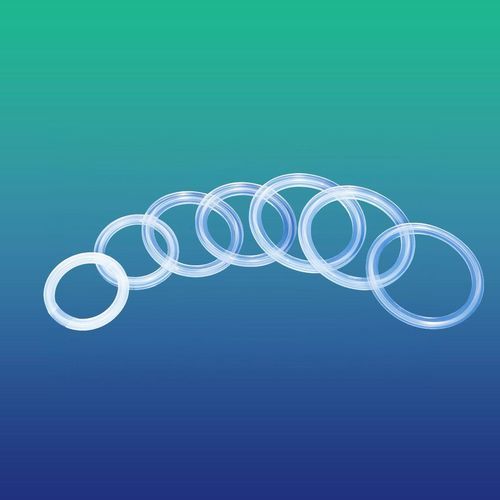

Уплотнитель из ПТФЭ Imaclamp®

из силиконаиз СКЭПиз FKM

Обзор продукта
Гигиенические прокладки Tri‑Clover Imaclamp® обеспечивают санитарное уплотнение при передаче жидкостей в трубопроводных системах, используемых в биотехнологии, фармацевтике, пищевой промышленности, производстве напитков и косметики. Они герметизируют поверхности фланцев Tri‑clamp для предотвращения утечек во время передачи сред и подходят для процессов CIP (очистка на месте) и SIP (паровая стерилизация на месте).

Ключевые характеристики

• Доступны из платиново‑вулканизированного силикона и эластомеров: FKM, EPDM, PTFE, нитрил
• Соответствуют FDA 21 CFR.177.2600 (при применимости)
• Соответствуют требованиям USP Class VI (при применимости)
• Не содержат ингредиентов животного происхождения
• Доступны с воротником (фланцем) для улучшенного захвата или без воротника
• Стандартные цвета: красный, оранжевый, белый, прозрачный

Типы

• T/C прокладки
• T/C прокладки с сеткой (армирование нержавеющей сталью)
• Прокладки с PTFE‑оболочкой
• Датчик‑T/C прокладки (для inline‑детекции)
• Валидационные T/C прокладки (ловушка спор / конструкции для валидации)

Материалы конструкции

• Платиново‑вулканизированный силикон
• Фторэластомер (FKM)
• EPDM
• PTFE

Стандартные размеры (таблица)
# | Нормальный размер | D3 | D4 | D5
1 | ½” | 34.0 | 27.5 | 10.9
2 | ½” A (Mini) | 22.0 | 18.0 | 09.5
3 | ¾” | 34.0 | 27.5 | 15.4
4 | 1” | 50.5 | 43.5 | 22.8
5 | 1½” | 50.5 | 43.5 | 35.8
6 | 2” | 64.0 | 56.5 | 48.8
7 | 2½” | 77.5 | 70.5 | 60.5
8 | 3” | 91.0 | 83.5 | 73.1
9 | 4” | 118.0 | 110.0 | 96.0

Дополнительная информация
Прокладки Imaclamp® изготавливаются в соответствии с международными стандартами, такими как ASME BPE 2009, ISO 1127 и DIN 32676. Продукт поставлялся более чем 100 OEM и 3 000 конечным заказчикам по всему миру. Регуляторная документация и подтверждающие отчёты доступны для материалов (например, FDA 21 CFR.177.2600, USP Class VI и отчёты по исследованиям экстрагируемых веществ).

Технические характеристики / спецификации

• Линейка продукта / бренд: гигиенические Tri‑Clover прокладки Imaclamp®
• Основные полимеры: платиново‑вулканизированный силикон, FKM (фторэластомер), EPDM, PTFE, нитрил
• Доступные формы: с воротником (lip) и без; PTFE‑оболочка; армирование сеткой; варианты с датчиком / для валидации
• Стандарты: ASME BPE 2009, ISO 1127, DIN 32676
• Регуляторика: соответствует FDA 21 CFR.177.2600 и USP Class VI при применимости; отчёты об экстрактах доступны
• Цвета: красный, оранжевый, белый, прозрачный
• Типичные применения: технологические трубопроводы в биотехе, фармацевтике, пищевой промышленности, напитках и косметике; совместимы с CIP и SIP
• История поставок: поставлено более 100 OEM и 3 000 конечным клиентам по всему миру
• Стандартные размеры: от ½” (включая ½” A mini) до 4” с размерами D3/D4/D5, указанными выше
