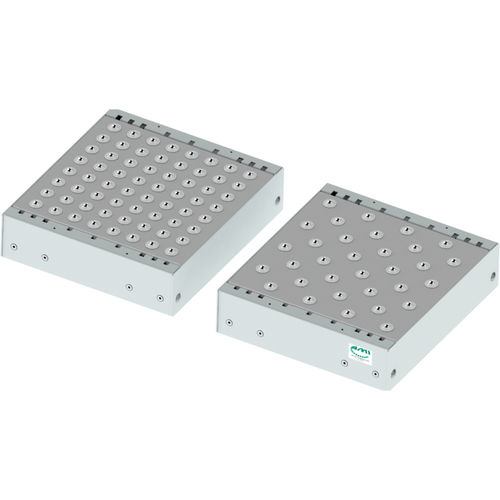

Шариковый роликовый стол KRT130
Шариковый роликовый стол KRT130 используется, например, на рабочих/сборочных станциях или для установки в роликовых конвейерных установках. Использование шариковых столов позволяет легко изменять направление конвейера для изделий с фиксированными основаниями посредством ручного управления.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Грузоподъемность (макс.)
KRT 15 - Ø15 мм/ 120 кг/м²; KRT 22 - Ø22 мм/ 120 кг/м²
Температура окружающей среды
0 до +50 °C
Ширина
300 - 1200 мм (с шагом 50 мм)
шаг ролика
Шариковый ролик Ø15 - 50 / 62,5 / 75 / 100 / 125 / 150 / 200 мм
шаг ролика
Шариковый ролик Ø22 - 62,5 / 75 / 100 / 125 / 150 / 200 мм
Длина модуля
мин. 250 мм или 5-кратный шаг роликов до макс. 3.000 мм или кратность шага валика
Тип ролика
Стальной шар с корпусом из листового металла
Диаметр шарикового ролика
Ø 15 мм, Ø 22 мм
Договорённость
прямой или смещённый на 45°
Структура
прочная конструкция из листового металла, оцинкованная сталь, с порошковым покрытием или нержавеющая сталь
в зависимости от версии
Фрейм
U-профиль 36/120/36x3 мм, с порошковым покрытием**, высота профиля 60 мм.
Поставляется также в виде шарикового поля, предназначенного для дооснащения.
*Поверхностная нагрузка: Базовое значение при ширине NB 300, пролете 1,5 м и шаге роликов 62,5 мм
**отсутствующие по запросу
---
