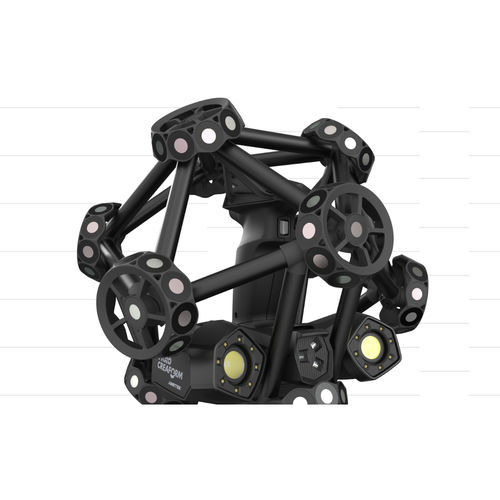

Сканер 3D MetraSCAN BLACK2

для MMTоптическийпереносной

Обзор
MetraSCAN 3D — портативный оптический CMM‑сканер метрологического класса, разработанный для контроля качества на производстве и в метрологических лабораториях. Архитектура 3‑в‑1 поддерживает динамическое позиционирование C‑Track, автономное сканирование и комбинированное зондирование (с HandyPROBE), обеспечивая гибкое развёртывание при аккредитуемой прослеживаемости.

Ключевые характеристики

• Метрологическая точность и прослеживаемость ISO/IEC 17025
• Три режима работы: C‑Track, автономный режим и режим зондирования (совместимость с HandyPROBE)
• Технология синего лазера, оптимизированная для блестящих и отражающих поверхностей—минимальная подготовка деталей
• Динамическое позиционирование (самопозиционирование и C‑Track) для сохранения точности на больших объёмах
• Высокое разрешение сканирования и визуализация сетки в реальном времени для оперативной обратной связи
• Сканирование без целей и высокая производительность измерений для ускорения процесса от сканирования до отчёта
• Расширяемый объём измерения за счёт интегрированной фотограмметрии и автоматического расширения объёма

Применения

• Размерный контроль и проверка первого образца
• Контроль качества (QC) и обеспечение качества (QA) на производстве
• Проверка сборки, валидация оснастки и MRO
• Анализ деформаций и обратная инженерия (scan‑to‑CAD)
• Выездные проверки на производстве и лабораторные рабочие процессы

Режимы работы

• C‑Track: быстрое развертывание с динамическим позиционированием для деталей любых размеров
• Автономный режим: оперативные проверки в ограниченных или сложных зонах без ограничений по видимости
• Режим зондирования: комбинированное сканирование и тактильные измерения с HandyPROBE

Преимущества

• Надёжная метрологическая производительность в условиях производства—устойчивость к вибрациям и перемещениям деталей
• Визуализация сетки в реальном времени и управляемый сбор данных для эффективного захвата
• Сканирование без целей уменьшает время подготовки и требования к фиксации
• Высокие скорости измерений и мгновенная генерация сетки ускоряют проверки и составление отчётов
• Модульные дополнения и наборы автоматизации для интеграции в производство

Технические характеристики

• Коммерческое наименование: MetraSCAN 3D
• Заявленная точность (типовая основная конфигурация): 0,025 мм
• Разрешение измерения: 0,025 мм
• Источник света (пример конфигурации): несколько синих лазерных линий (например, 46 + 1)
• Сертификация: прослеживаемость лаборатории, аккредитуемая по ISO/IEC 17025
• Динамическое позиционирование: самопозиционирование и C‑Track
• Объём измерения: большой и расширяемый с интегрированной фотограмметрией
• Обработка поверхностей: синий лазер для блестящих, тёмных и отражающих поверхностей—минимальная подготовка
• Типичные скорости измерений (в зависимости от варианта): ~1 800 000 – ~2 800 000 измерений/с
• Примерная объёмная точность (в зависимости от варианта): ~0,064–0,075 мм
• Опциональный HandyPROBE для объединённых рабочих процессов сканирования и зондирования
