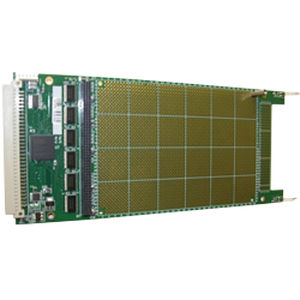

Цифровая плата E/S SMP7000-XX series

VXIPCBконфигурируемая

- 96 цифровых линий, конфигурируемых как вход или выход - Пять доступных шин питания для индивидуальных проектов - Сочетание со стандартными коммутационными модулями SMIP и модулями цифрового ввода/вывода для создания конфигураций высокой плотности - Драйвер VXIplug&play упрощает разработку программного обеспечения - Встроенный разъем для упрощенного перехода к реализации на печатной плате - Доступ к тактовой частоте 16 МГц для использования в сложных конструкциях - Множество вариантов разъемов на передней панели SMP7000-xx - это модуль прототипирования общего назначения, который использует модульность SMIP и архитектуру интерфейса к шине VXIbus для обеспечения более 24 квадратных дюймов площади, доступной для пользовательских разработок. Системные инженеры могут включать свои собственные разработки в стандартный носитель SMIP и комбинировать их с продуктами, такими как радиочастотная коммутация 1,8 ГГц или реле 16 А, которые уже доступны на платформе. Пользовательские модули ЦАП или платы цифрового ввода/вывода с пользовательскими логическими уровнями могут быть легко размещены в доступном пространстве макетной платы. SMP7000-xx обеспечивает доступ к 96 цифровым линиям ввода/вывода и пяти шинам питания с предохранителями для сопряжения с пользовательской логикой. Пользовательские конструкции могут быть размещены в отверстиях, имеющихся на макетной плате. Для облегчения переноса пользовательского дизайна на печатную плату предусмотрен заголовок разъема. Это позволяет использовать многочисленные возможности ввода/вывода на передней панели, начиная от 15p Dsub до 160p разъемов DIN высокой плотности. Все 96 цифровых линий отображены на расширенное пространство памяти VXI для прямого доступа к регистрам. Поддержка API также обеспечивается через стандартный драйвер SMIP VXIplug&play, что сокращает время, необходимое для разработки программного обеспечения.
