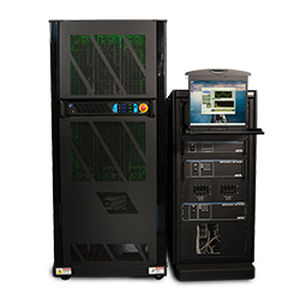

Испытательная система устойчивости CTSHL

сверхточнаясильного тока

Обзор
Серия CTSHL от California Instruments (AMETEK Programmable Power) — это система испытаний гармоник и мерцания (flicker), соответствующая IEC, разработанная для высокомощных испытаний AC/DC. Она предоставляет лабораториям и производителям полное и проверяемое решение для проверки соответствия требованиям по гармоникам, мерцанию и низкочастотной помехоустойчивости.

Полное решение для испытаний / Испытания проводимых помех

• IEC 61000-3-2
• IEC 61000-3-3
• IEC 61000-3-11
• IEC 61000-3-12

Поддерживаемые стандарты испытаний

• IEC 61000-3-2:2018+AMD1:2020 CSV — Пределы по гармоническим токам (оборудование ≤316 A на фазу) — изд. 5.1
• IEC 61000-3-3:2013+AMD1:2017+AMD2:2021 CSV — Ограничение изменений напряжения, колебаний и мерцания (оборудование ≤316 A на фазу) — изд. 3.2
• IEC 61000-3-11:2017 RLV — Ограничение изменений напряжения, колебаний и мерцания (оборудование ≤275 A на фазу) — изд. 2.0
• IEC 61000-3-12:2011+AMD1:2021 CSV — Пределы по гармоническим токам (оборудование ≤316 A на фазу) — изд. 2.1
• IEC 61000-4-11:2020 RLV — Испытания помехоустойчивости к провалам напряжения, кратковременным прерываниям и изменениям напряжения (оборудование ≤316 A на фазу) — изд. 3.0 (pre-compliance)
• IEC 61000-4-13:2002+AMD1:2009+AMD2:2015 CSV — Гармоники и интергармоники, включая сигналы сети на AC-портe питания — изд. 1.2
• IEC 61000-4-14:1999+AMD1:2001+AMD2:2009 CSV — Испытание помехоустойчивости к колебаниям напряжения для оборудования с входным током ≤16 A на фазу — изд. 1.2
• IEC 61000-4-17:1999+AMD1:2001+AMD2:2008 CSV — Испытание помехоустойчивости к пульсациям на DC-входе — изд. 1.2
• IEC 61000-4-28:1999+AMD1:2001+AMD2:2009 CSV — Испытание помехоустойчивости к изменениям частоты сети для оборудования с входным током ≤16 A на фазу — изд. 1.2
• IEC 61000-4-29:2000 — Испытания провалов напряжения, кратковременных прерываний и изменений на DC-входе — изд. 1.0 (pre-compliance)

Ключевые особенности серии CTSHL

• Прямая DAQ через шину ПК для соответствующего IEC 61000-4-7 дискретизации и высокоскоростной потоковой записи на диск для аудиторских записей.
• ПК-основанное программное обеспечение для испытаний гармоник и мерцания с цветным отображением в реальном времени и непрерывным мониторингом PASS/FAIL.
• Автоматический расчет максимального допустимого системного импеданса (Zsys) с использованием Zref и измеренных параметров мерцания в соответствии с EN/IEC 61000-3-11.
• Интуитивная настройка испытаний, анализ данных и формирование отчетов с экспортом в PDF и MS Word.
• Высокое разрешение, безразрывное накопление данных для воспроизведения и детального пост-тестового анализа (доступен экспорт в ASCII).
• Режимы по шагам и быстрой воспроизведения для просмотра результатов испытаний.

AC источник питания
Конфигурация CTSHL требует AC/DC источника серии Sequoia или Tahoe. Эти источники обеспечивают высокую токовую способность (до 125 ARMS на фазу), продвинутую генерацию произвольных форм сигналов, прецизионные измерения и анализ форм сигналов. CTSHL поставляется как конфигурация/опция для этих AC-источников.

Высокоскоростной прямой захват данных на ПК
DSP-основанная система сбора данных обеспечивает соответствующую IEC дискретизацию и прямую передачу по шине ПК. Блок согласования сигнала и изоляции (PACS-3-75) соединяет выход AC с испытываемым оборудованием (EUT), обеспечивая изоляцию, согласование и антиалиасную фильтрацию. EUT подключается к клеммной колодке на задней панели.

Комплексный анализатор гармоник
Система включает IEC-совместимый электроизмерительный анализатор для детальных измерений напряжения и тока. Гармоники и интергармоники измеряются в реальном времени без пропусков для соответствия IEC 61000-4-7; мониторинг включает обнаружение PASS/FAIL относительно пределов классов IEC с хранением результатов в защищенной паролем базе данных.

IEC-совместимая опорная импеданс для измерения flicker
Доступны опорные импедансы, соответствующие IEC 60725: OMNI-3-75 (75 A RMS на фазу) в 43" шкафу для IEC 61000-3-11 и OMNI-3-37 для IEC 61000-3-3 (<16 ARMS). Быстрое подключение обеспечивает переключение между импедансами.

Соответствующий измеритель flicker
IEC 60868-совместимый измеритель flicker (PACS) с DSP интегрирован в шкафную систему.

Включено в конфигурацию CTSHL

• PACS-3-75 измерительная система, установлена в шкаф OMNI-3-75
• OMNI-3-37MX трехфазная сборная импеданс для IEC 61000-3-3 flicker
• OMNI-3-75 трехфазный шкаф с сборной импедансой для IEC 61000-3-11 flicker
• CIC652 CTSL программное обеспечение для IEC 61000-3-2 и IEC 61000-3-3 (P/N CIC652)
• CIC651 CTSH программное обеспечение для IEC 61000-3-12 и IEC 61000-3-11 (P/N CIC651)
• Rackmount ПК с интегрированной PCIe DAQ картой
• Rackmount консоль с интегрированной клавиатурой и монитором

Требования к ПК

• CPU: Pentium 4, 1.2 GHz или быстрее
• RAM: 256 MB или более
• Жесткий диск: 20 GB или более (20 MB требуется для хранения программ)
• Дисплей: Цветной SVGA монитор
• Слоты: Доступный PCI слот для A/D карты
• Программное обеспечение: MS Word, Windows
• IEEE-488: Для управления источником питания требуется контроллер National Instruments IEEE и доступный PC слот или RS232 порт

Другие релевантные опции для AC источника

• EN/IEC 61000-4-11 опция провалов напряжения и прерываний (pre-compliance)
• EN/IEC 61000-4-13 опция гармоник и интергармоник

Опции ПК и аксессуары

• CIC-PC: Подходящий ПК класса Pentium с предустановленным CTS и MXGUI (корпус, клавиатура, мышь, Windows и MS Word)
• CIC-PCX: Добавляет 15" монитор и принтер к CIC-PC
• CI400PCI: Запасная PCI A/D карта
• CI68C: Запасной 37-контактный интерфейсный кабель для PCI

Технические характеристики

• Семейство / модель: CTSHL Series
• Производитель / марка: California Instruments (AMETEK Programmable Power)
• Поддерживаемые стандарты: IEC 61000-3-2; IEC 61000-3-3; IEC 61000-3-11; IEC 61000-3-12; IEC 61000-4-11; IEC 61000-4-13; IEC 61000-4-14; IEC 61000-4-17; IEC 61000-4-28; IEC 61000-4-29; IEC 61000-4-7; IEC 60725; IEC 60868
• Требование к AC источнику: Требуется Sequoia или Tahoe серия AC/DC источника (до 125 ARMS на фазу)
• Включенное измерительное оборудование: PACS-3-75, OMNI-3-37MX, OMNI-3-75
• Включенное ПО: CIC651 (CTSH) и CIC652 (CTSL)
• DAQ: Интегрированная PCIe DAQ карта с прямым PC-bus стримингом
• Измеритель flicker: IEC 60868-совместимый PACS + DSP
• Шкаф: 43" шкаф для lumped импедансов (серия OMNI)
• Требования к ПК: Pentium 4 или лучше, 256 MB RAM, 20 GB HDD, цветной SVGA, PCI слот для A/D карты
• Выходы / возможности: Измерение гармоник и интергармоник, измерение flicker, непрерывный мониторинг PASS/FAIL, подробные отчеты, соответствующие IEC
