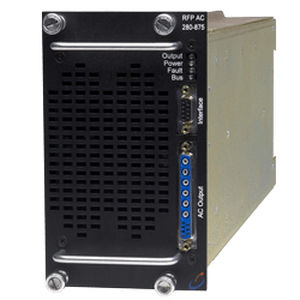

Цифровой модуль ввода/вывода RFP AC

DCAC

Обзор ReFlex Power™ - это модульная программируемая система питания высокой плотности, обеспечивающая постоянный ток, переменный ток и электронную нагрузку под управлением одного контроллера. Она представляет собой реконфигурируемую, гибкую платформу, идеально подходящую для ATE и производственных тестовых сред, где RFP™ может обеспечить программируемую мощность стимула и смещения, а также программируемую нагрузку для тестируемого устройства (устройств). Основной блок RFP™ размером 4U EIA может вмещать до 12 модулей с одним слотом или комбинации модулей с одним, двумя и тремя слотами. Основной блок может поддерживать выходную мощность до 6 кВт. До 8 основных блоков (потенциально до 95 модулей) могут управляться с помощью одного контроллера, использующего высокоскоростной протокол проприетарной шины. Контроллер RFP™ взаимодействует с хостом через LAN-соединение Ethernet, разработанное в соответствии со стандартом LAN Extension for Instrumentation. Модули системы RFP™ могут быть объединены с помощью контроллера для создания "виртуальных активов" с комбинациями напряжения/тока, необходимыми для конкретного режима испытаний, что снижает логистическую сложность и общую стоимость владения. Доступные модули питания включают

• Однослотовые программируемые источники постоянного тока мощностью 330 Вт
  • 16 В, 20,6 А
  • 65 В, 5,1 А
• Двухслотовые программируемые источники постоянного тока мощностью 1 кВт
  • 33 В, 30 А
  • 50 В, 20 А
  • 50 В, 25 А
  • 120 В, 8.3 А
  • 450 В, 2,3 А
• Тройной слот, 875 ВА, однофазный, программируемый источник переменного тока
  • Двойной диапазон: 280 В(rms), 3,5 А(rms)
  • Двойной диапазон: 140 В (rms), 7 A (rms)
• Тройной слот, 500 В, программируемые электронные нагрузки постоянного тока
  • 15 A, 375 Вт
  • 30 A, 750 Вт

Основные характеристики

• Высокая плотность мощности (2 ВА/куб. дюйм)
• Однофазный или многофазный выход
• Параллельная работа
• 4,8 коэффициент гребенки
• Цифровая технология контура управления
• ≥0,95 коррекция коэффициента мощности (PFC)
• Симуляция отключения
• Модули AC 875 ВА
• Диапазон рабочих частот: 45-5,000 Гц (зависит от модуля)
• Универсальный вход AC/DC через главный компьютер
• Настраиваемая пользователем и простая интеграция

Описание технических характеристик Модель: RFP AC Power Напряжение: 140 - 280 В Ток: 3,5 - 7 A Мощность: 875 ВА Обзор: Модуль питания ReFlex с выходом переменного тока Описание номеров моделей и опций (выборка взята со страницы) Основной блок RFP-M0000-001-0000 - 12-слотовый основной блок RFP-M0000-001-1E00 - 12-слотовый основной блок с 90-градусным входным разъемом переменного тока RFP-M0000-REC-0000 - 12-слотовый встраиваемый основной блок RFP-M0000-REC-1E00 - 12-слотовый встраиваемый основной блок с 90-градусным входным разъемом переменного тока Опции основного блока 5380059-01 - модуль заглушки слотов шасси 5380317-01 - 2-метровый нетерминированный сетевой шнур переменного тока с ответной частью разъема основного блока 5380554-01 - 2-метровый нетерминированный сетевой шнур переменного тока с ответной частью разъема основного блока для однофазного подключения 125 В, 20 А 5380555-01 - 2-метровый нетерминированный сетевой шнур переменного тока с ответной частью разъема на основной раме для однофазного подключения 250 В, 20 А 5380556-01 - 2-метровый нетерминированный сетевой шнур переменного тока с ответной частью разъема для трехфазного подключения 120В/208В, 30А 5380318-01 - входной разъем переменного тока с ответной частью разъема основной панели 5380054-01 - соединительный кабель шасси 36 дюймов 5380054-02 - Кабель межблочного соединения шасси 97 дюймов 5380054-03 - соединительный кабель шасси 135 дюймов Контроллер RFP-C1LAN-000-0000 - Стандартный контроллер RFP-C1LAN-000-1F00 - контроллер с расширенной рабочей температурой Опции контроллера 5380441-01 - Кабель контроллера 15-pin Dsub 9 футов 5380441-03 - Кабель контроллера 15-контактный Dsub 9 футов (изгиб 90 градусов) 5380509-01 - Замыкающий разъем блокировки контроллера 5380269-01 - Комплект для стыковки разъемов Модули постоянного тока (выбор) 16 В RFP-D1016-021-1G00 - 1 слот, 16 В пост. тока, 20,6 А, 330 Вт с реле разъединения/полярности (1G) RFP-D1016-021-2D00 - 1 слот, 16 В пост. тока, 20,6 А, 330 Вт + расширенный режим работы. Темп. RFP-D1016-021-1G1A - 1 слот + сертификат калибровки 65 В RFP-D1065-5A1-1G00 - 1 слот, 65 В пост. тока, 5,1 А, 330 Вт с реле разъединения/полярности (1G) 33 В (2-слотовый, 1 кВт) RFP-D2033-030-1G00 - 2 слота, 33 В пост. тока, 30 А, 1 кВт с разъединителем/реле полярности (1G) 50 В (2 слота, 1 кВт) RFP-D2050-020-1G00 - 2 слота, 50 В пост. тока, 20 А, 1 кВт с разъединителем/реле полярности (1G) RFP-D2050-025-1G00 - 2 слота, 50 В пост. тока, 25 А, 1 кВт с реле разъединения/полярности (1G) 120 В (2 слота, 1 кВт) RFP-D2120-8A3-1G00 - 2 слота, 120 В пост. тока, 8,3 А, 1 кВт с разъединителем/реле полярности (1G) 450 В (2 слота, 1 кВт) RFP-D2450-2A3-1G00 - 2 слота, 450 В пост. тока, 2,3 А, 1 кВт с разъединителем/реле полярности (1G) Опции модулей постоянного тока (кабели и комплекты) 5380444-01 - выходной кабель 16 В пост. тока длиной 9 футов 5380444-03 - 16 В пост. тока 9-футовый выходной кабель - изгиб 90 градусов 5380445-01 - 65 В пост. тока 9-футовый выходной кабель 5380446-01 - 33 В пост. тока/50 В пост. тока 9-футовый выходной кабель 5380453-01 - 120 В пост. тока 9-футовый выходной кабель 5380447-01 - 450 В пост. тока 9-футовый выходной кабель 5380443-01 - Модуль 9-контактный D-sub 9-футовый кабель 5380508-01 - Замыкающий разъем блокировки модуля 5380270-01 - Комплект для стыковки разъемов 16 В пост. тока 5380270-02 - Комплект ответных разъемов на 65 В пост. тока 5380271-01 - Комплект для монтажа разъемов 33 В пост. тока/50 В пост. тока 5380271-03 - Комплект для монтажа разъемов на 120 В пост. тока 5380271-02 - Комплект для монтажа разъемов на 450 В пост. тока Модули переменного тока RFP-A301K-875-1G00 - 3 слота, 875 ВА, 45-1,2 кГц с реле отключения (1G) RFP-A301K-875-2D00 - 3 слота, 875 ВА, 45-1,2 кГц + расширенный режим работы. Темп. RFP-A305K-875-1G00 - 3 слота, 875 ВА, 45-5 кГц с реле отключения (1G) RFP-A305K-875-2D00 - 3 гнезда, 875 ВА, 45-5 кГц + расширенная оперативная температура. Температура. Опции модулей переменного тока 5380450-01 - 9-футовый выходной кабель переменного тока 5380450-03 - Выходной кабель AC 9 футов - изгиб 90 градусов 5380272-01 - Комплект для стыковки выходных разъемов переменного тока Модули нагрузки RFP-L3500-375-1G00 - 3 слота, 375 Вт, 500 В пост. тока, 15 A с реле разъединения/полярности (1G) RFP-L3500-750-1G00 - 3 слота, 750 Вт, 500 В пост. тока, 30 A с разъединителем/реле полярности (1G) Опции нагрузочных модулей 5380452-01 - Нагрузка постоянного тока 9-футовый входной кабель 5380273-01 - Комплект для стыковки разъемов нагрузки постоянного тока Примечание: приведенные выше списки моделей/опций взяты непосредственно из таблицы описания номеров моделей продуктов на этой странице.
