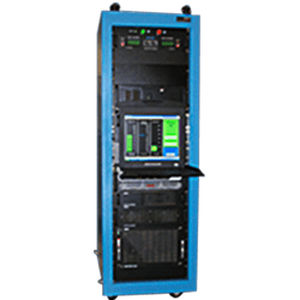

Программируемый симулятор батарей питания BSS

для испытания на заряд-разряддля моделирования элементов питания

Сведения о продукте
Продукт: Имитатор батарейной цепочки (BSS)
Описание: Система имитации батареи для эмуляции зарядно-разрядных процессов при испытаниях космических аппаратов

Обзор
Имитаторы батарейных цепочек Elgar (BSS) обеспечивают управляемую эмуляцию питания для космических испытаний. BSS поддерживает моделирование топологий батарей с несколькими выводами и предназначен для интегральной проверки системы, а не для простого исключения батареи. Поведение симулятора задаётся таблицами зарядов в формате электронных таблиц, адаптированными к конкретной топологии и состоянию батареи. Несколько таблиц можно хранить и извлекать на хост‑компьютере.

Режимы работы
BSS работает в двух режимах: статическом и динамическом. В статическом режиме при заданном уровне заряда устройство мгновенно формирует соответствующее напряжение на клеммах, исключая длительные циклы разряда. В динамическом режиме BSS отслеживает энергию заряда/разряда, применённую к моделируемой «батарее», и в реальном времени корректирует клеммное напряжение для эмуляции поведения батареи.

Конфигурации и имитация датчиков
Доступны версии симулятора для одного или двух батарейных модулей. Поддерживаются разрядные токи до 150 A и зарядные токи до 50 A на батарею. Опциональные имитаторы датчиков (термистор, преобразователь давления, выходы нагревательных нагрузок, тензодатчики, байпас/короткое замыкание ячейки) обеспечивают работу по замкнутому контуру с регуляторами питания космического аппарата для реалистичной эмуляции.

Управление и интеграция
Каждый BSS является полностью интегрированной turnkey‑системой с графическим интерфейсом Windows и программным обеспечением управления аппаратурой. Управление осуществляется по стандартному Ethernet или опциональному GPIB с командами в формате SCPI. Система управления файлами позволяет загружать и исполнять несколько баз данных батарей прозрачно для пользователя.

Особенности и преимущества

• Доступен в вариантах для одного и двух паков, что обеспечивает гибкость конфигураций испытаний
• Опции имитации датчиков: термисторы, тензодатчики, нагревательные нагрузки и байпас/короткое замыкание ячейки
• Поведение батареи изменяется посредством загрузки таблиц из электронных таблиц для моделирования химий типа NiMH, Li‑ion и NiCd

Гибкая работа с базой данных
Специализированный движок базы данных вычисляет клеммное напряжение на основе состояния заряда и мгновенного тока и может управлять имитатором преобразователя давления для проведения замкнутых испытаний зарядки. Движок может эмулировать распространённые неисправности батарей: короткозамкнутые ячейки, ухудшенную передачу заряда и старение.

Интегрированные пакеты имитаторов датчиков
Интегрированные имитаторы термистора и преобразователя давления позволяют проводить замкнутые испытания систем кондиционирования батарей, ускоряя отладку и расширяя гибкость тестирования.

Полностью программируемый
Все аспекты симуляции батареи программируемы. Симуляции можно приостанавливать и возобновлять; уставки и операционные параметры доступны локально или удалённо.

Безопасность космического аппарата
Используются множественные системы защиты, включая настраиваемые пользователем точки срабатывания/ограничения по току и программируемую защиту от перенапряжения.

Широкий диапазон мощности
Доступны уровни мощности заряда/разряда от менее 1 кВт до нескольких киловатт для различных задач испытаний.

Сервис интеграции силового шкафа
Могут поставляться индивидуальные turnkey‑решения по интеграции силовых подсистем в стойки, собранные с использованием выбранных компанией программируемых источников питания и спроектированные под требования заказчика.

Безопасность испытательной системы
Применение BSS вместо боевых батарей снижает необходимость их многократной зарядки/разрядки и уменьшает риск короткого замыкания в ходе испытаний.

Скорость тестового процесса
BSS обеспечивает быстрые и воспроизводимые изменения состояния заряда по сравнению с использованием боевых батарей, ускоряя циклы верификации.

Технические характеристики

• Семейство/наименование продукта: Elgar Battery String Simulator (BSS)
• Режимы работы: Статический и Динамический
• Управление/интерфейс: Windows GUI; стандартный Ethernet; опциональный GPIB; поддержка команд SCPI
• Формат таблиц заряда: База данных в формате электронных таблиц; хранение нескольких таблиц на хосте
• Доступные конфигурации: Версии симулятора для одного и двух паков
• Разрядный ток: До 150 A (на систему)
• Зарядный ток: До 50 A на батарею
• Имитация датчиков: термистор, преобразователь давления, нагревательные нагрузки, тензодатчики, байпас/короткое замыкание ячейки
• Средства безопасности: настраиваемые пользователем точки срабатывания/ограничения по току; программируемая защита от перенапряжения
• Диапазон мощности: От < 1 kW до нескольких kW
• Возможности: Моделирование нескольких химий, включая NiMH, Li‑ion, NiCd; эмуляция неисправностей батареи (короткозамкнутые ячейки, ухудшение передачи заряда, старение)
