Створчатый предохранительный клапан 2100 series

компактный

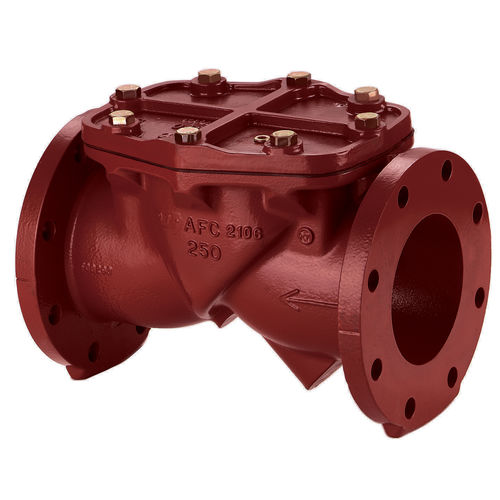

Обратный клапан AMERICAN серии 2100 с упругим седлом отличается простотой, долговечностью и улучшенными конструктивными характеристиками по сравнению с традиционными поворотными обратными клапанами с металлическим седлом. Серия 2100 отличается легким корпусом из ковкого чугуна и капотом. Оба компонента перед сборкой покрыты эпоксидной смолой на связующем веществе. Клапан удерживается вместе с креплениями из нержавеющей стали типа 304. Благодаря добавлению магния в химический состав железа, ковкий чугун обладает более чем в два раза большей прочностью на растяжение, чем серый чугун. Обратный клапан полностью соответствует стандарту ANSI/AWWA C508 и сертифицирован по стандартам NSF/ANSI 61 и NSF/ANSI 372, что свидетельствует о соблюдении требований американского Закона о безопасной питьевой воде (SDWA). Диск также изготовлен из ковкого чугуна и закреплен нейлоновым армированием на валу из нержавеющей стали. Диск и вал полностью герметизированы EPDM резиной для создания единственной движущейся части клапана. Серия 2100 рассчитана на давление 250 фунтов на кв. дюйм. Уплотнения клапана не допускают утечек при давлении свыше 5 фунтов на кв. дюйм (5 фунтов на кв. дюйм, ман.). В условиях обтекания водный путь беспрепятственно протекает. Клапан спроектирован таким образом, чтобы минимизировать заклинивание диска. Благодаря уникальной геометрии клапана, диск должен перемещаться только на 35 градусов от полного открытого положения до полностью закрытого, по сравнению с 90-градусным перемещением у большинства традиционных обратных клапанов. Это позволяет клапану закрываться до того, как поток жидкости обратится вспять.
