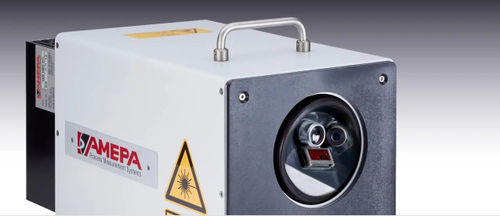

Измерительная система шероховатости WMS 100

ондуляциис лазеромдля листовых материалов

Онлайн-измерения AMEPA профиля площади поверхности обеспечивают принципиальные преимущества для заказчика: Визуализация и документирование распределения волнистости и шероховатости по всей длине рулона или полосы Эффективное обнаружение значений волнистости и шероховатости за пределами допуска, которые могут быть вызваны следующими причинами Входящей шероховатостью сырья Износ рабочих роликов Неправильные параметры процесса Предоставление данных в режиме онлайн для определения оптимального времени замены рабочих валков Предоставление значений шероховатости Wsa и Ra в качестве входных данных для управления процессом Сокращение количества автономных измерений с помощью щуповых инструментов Преимущества Точный Диапазон измерений для Wsa от 0,1 до 1 мкм, диапазон измерений для Ra от 0,3 до 3 мкм, RPc от 30 до 120 см-1 Срабатывание для Wsa 0,001 мкм, срабатывание для Ra 0,01 мкм Частота измерения для измерения Wsa максимум 1 Гц Измерения Ra с возможностью выбора отсечки 0,8 или 2,5 мм Измерение WMS параллельно направлению прокатки Поле обзора 1,2 х 0,4 мм, линия измерения 1200 х 3,5 мкм (пространственное разрешение как у наконечника щупа) Эффективный Сокращение трудоемких измерений щупом на линии и в лаборатории Измерения Wsa возможны при скорости движения ленты до 180 м/мин Своевременное обнаружение значений волнистости, выходящих за пределы заданных допусков, для оптимального управления процессом, короткого времени отклика, повышенной динамики Универсальный Измерение независимо от условий освещенности Бесконтактное измерение на всех качественных участках поверхности, алюминий (чистовая обработка и EDT) или сталь (Z, ZE, ZF) с текстурированием EDT, EBT или Pretex
