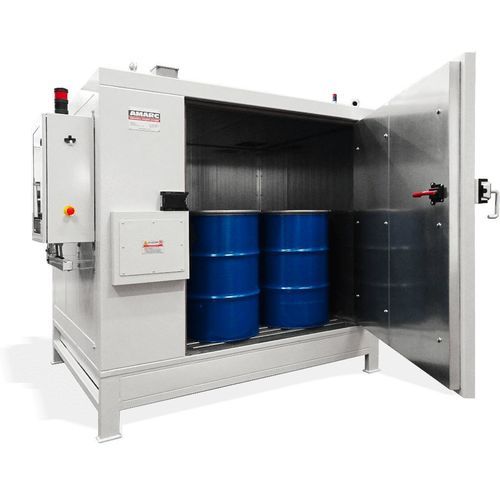

Нагреватель для бочек для масла CC 00 series

для водывысокотемпературныйпромышленный

Обзор
Шкафы подогрева барабанов AMARC предназначены для нагрева материалов в 200 л барабанах или 1000 л IBC. Доступны стандартные и полностью индивидуальные решения, ориентированные на термическую эффективность и функциональную безопасность промышленных процессов.

Применение и отрасли

• Нагрев, фазовые переходы, снижение вязкости или плавление материалов в барабанах/контейнерах перед операциями перемещения или переработки.
• Типичные отрасли: химия, косметика, фармация, пищевая промышленность и напитки, нефтехимия, смешивание, нефтегазовая отрасль.

Конструкция
Шкафы выполняются на сварном стальном каркасе с несущими стенками из металлических листов и панелями, утеплёнными минераловатным теплоизоляционным материалом без асбеста. Ключевые конструктивные аспекты:

• Структурная прочность: внутренние защитные конструкции и рассчитанные несущие конструкции/полки для выдерживания ударов при погрузке/разгрузке.
• Тепловая изоляция: конструкция сведена к минимуму термических мостов и потерь тепла для эффективного теплообмена.

Принцип работы
Передача тепла в основном осуществляется за счёт принудительной конвекции. Верхний вентилятор направляет воздух через нагревательные элементы или теплообменник (горячая вода, пар, диатермическое масло) в распределительные каналы, которые равномерно подают нагретый воздух к барабанам/контейнерам, создавая турбулентность для оптимального теплообмена. Температура контролируется цифровым регулятором на шкафу управления в связке с датчиком, установленным в репрезентативной точке.

Стандартные модели и варианты конфигурации
Стандартный ряд, развившийся за более чем 30 лет установок, предлагает широкий набор моделей и высокий уровень настраиваемости. Основные параметры конфигурации:

• Рабочая температура: стандарт до +100°C; варианты до +150°C (электрический нагрев).
• Вместимость: 2, 4, 8, 12, 16, 24, 32, 40, 48 барабанов.
• Методы нагрева: электрический, пар, горячая вода, диатермическое масло.
• Место установки: внутри или снаружи помещения.
• Опции ATEX / взрывозащиты: возможны варианты внутренней/внешней зональности.

Модели — однозонные (кратко)

• 2 БАРАБАНА — CC 001 S1 — зоны: 1 — 2 × 200 L — Ш 1580 мм × Г 1650 мм × В 1950 мм — уровни загрузки: 1
• 4 БАРАБАНА — CC 002 S1 — зоны: 1 — 4 × 200 L — Ш 2080 мм × Г 1650 мм × В 1950 мм — уровни: 1
• 8 БАРАБАНОВ ГОРИЗОНТАЛЬНО — CC 003 S1 — зоны: 1 — 8 × 200 L — Ш 3595 мм × Г 1650 мм × В 1950 мм — уровни: 1
• 8 БАРАБАНОВ ВЕРТИКАЛЬНО — NC 004 S1 — зоны: 1 — 8 × 200 L — Ш 2445 мм × Г 1650 мм × В 2970 мм — уровни: 2
• 12 БАРАБАНОВ ГОРИЗОНТАЛЬНО — NC 008 S1 — зоны: 1 — 12 × 200 L — Ш 5455 мм × Г 1650 мм × В 1750 мм — уровни: 1
• 12 БАРАБАНОВ ВЕРТИКАЛЬНО — NC 029 S1 — зоны: 1 — 12 × 200 L — Ш 2445 мм × Г 1650 мм × В 4370 мм — уровни: 3
• 16 БАРАБАНОВ ВЕРТИКАЛЬНО — NC 007 S1 — зоны: 1 — 16 × 200 L — Ш 3845 мм × Г 1650 мм × В 2970 мм — уровни: 2
• 24 БАРАБАНА — NC 009 S1 — зоны: 1 — 24 × 200 L — Ш 5455 мм × Г 1650 мм × В 2970 мм — уровни: 2
• 32 БАРАБАНА — NC 013 S1 — зоны: 1 — 32 × 200 L — Ш 6955 мм × Г 1650 мм × В 2970 мм — уровни: 2
• 40 БАРАБАНОВ — NC 015 S1 — зоны: 1 — 40 × 200 L — Ш 8865 мм × Г 1650 мм × В 2970 мм — уровни: 2
• 48 БАРАБАНОВ — NC 028 S1 — зоны: 1 — 48 × 200 L — Ш 9575 мм × Г 1650 мм × В 2970 мм — уровни: 2

Модели — многозонные (кратко)
Многозонные шкафы обеспечивают независимую температурную регулировку в отдельных зонах внутри одного агрегата, что позволяет одновременно нагревать различные продукты при разных температурах и экономить энергию при частичной загрузке. Примеры:

• 8 барабанов горизонтально, 2 зоны (4+4) — CC 006 S1 — Ш 4040 мм
• 12 барабанов горизонтально, 2 зоны (4+8) — CC 010 S1 — Ш 5555 мм
• 12 барабанов горизонтально, 3 зоны (4+4+4) — CC 029 S1 — Ш 6010 мм
• 24 барабана, 2 зоны (8+16) — NC 016 S1 — Ш 6300 мм
• 32 барабана, 4 зоны (8+8+8+8) — CC 030 S1 — Ш 7975 мм

Опции и индивидуализация
Широкий набор опций для адаптации шкафа к технологическим требованиям: материалы (углеродистая сталь / оцинкованная / AISI 304 / AISI 316 внутренние и/или внешние поверхности), специальные циклы окрашивания (эпоксидный грунт + полиуретановые покрытия; сертифицированные циклы для коррозионных сред), конструкции днища (плита 3 мм, трубчатые элементы, сборный поддон разной ёмкости и варианты дренажа), типы дверей (одно/двустворчатые, раздвижные, рулонные или вертикальные автоматические), замки для защиты от ветра/противозаклинивания, системы отвода газов и обновления воздуха (таймер, вкл/выкл, с interlock к нагреву и дверям), газовые детекторы с интегрированной логикой безопасности, герметичные или повышенные IP исполнения шкафов управления, ATEX варианты по правилам газовой зональности.

Документация и примеры раскладки
Для каждого модели доступны листы раскладки и технические брошюры (коды чертежей, ёмкости, размеры, рекомендуемые методы эксплуатации).

Характеристики / технические спецификации

• Методы нагрева: электрический, пар, горячая вода, диатермическое масло; двойные комбинации по запросу (например, электрический + пар).
• Рабочая температура: стандарт до +100°C; варианты до +150°C (электрический). Достижимая температура шкафа зависит от условий подачи для нагрева рабочими средами.
• Диапазон ёмкостей: от 2 до 48 барабанов (или 1–12 IBC), стандартное основание под паллету 1200×1200 мм для 4 барабанов на станцию.
• Конструкция: сварной стальной каркас, панели с минераловатной изоляцией (без асбеста); опциональные отделки из нержавеющей стали AISI 304 / AISI 316.
• Управление: цифровой температурный регулятор с датчиком; одна или несколько зон регулирования в зависимости от модели.
• Безопасность: опции соответствия ATEX, дверные межблокировки, устройства против защемления, interlock для отвода дымов, газовые детекторы.
• Варианты днища/бака: стандартная 3 мм плита или трубчатое дно; сборный поддон нескольких ёмкостей, слив через фланец или шаровой кран.
• Установка: варианты для внутренней или наружной установки; наружные версии с дополнительной герметизацией, защитным навесом и шкафами управления с повышенным IP.
• Документация: модельные PDF-раскладки и общие брошюры с чертежами, размерами, списками опций и примечаниями по установке.
